Contrôleur BACnet MS/TP 750-829 WAGO, Remarque Le configurateur WAGO-BACnet peut être téléchargé gratuitement sous www.wago.com, Communication BACnet MS/TP
Modbus (TCP, UDP)
ETHERNET, Protocole Ethernet HTTP
BootP
DHCP
DNS
SNTP
FTP
SNMP
SMTP, Visualisation Visualisation Web, CPU 32 bits, Langages programmation Liste d’instructions (IL)
Schéma à contacts (LD)
Diagramme de Blocs Fonctionnels (FDB)
Continuous Function Chart (CFC)
Structuré (ST)
Grafcet (SFC)
| Marque | |
|---|---|
| Remarque |
Le configurateur WAGO-BACnet peut être téléchargé gratuitement sous www.wago.com |
| Communication |
BACnet MS/TP Modbus (TCP ,UDP) ETHERNET |
| Protocole Ethernet |
HTTP BootP DHCP DNS SNTP FTP SNMP SMTP |
| Visualisation |
Visualisation Web |
| CPU |
32 bits |
| Langages programmation |
Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC) |
| Environnement programmation |
WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3) |
| Possibilités configuration |
WAGO-I/O-CHECK Configurateur BACnet Web-Based-Management |
| Longueur du réseau max. |
selon IEEE-802.3 limité par la spécification |
| Vitesse transmission |
115200 bauds (selon standard BACnet); * Réglages d'usine) ,19200 ,38400* ,4 kBd (9600 ,57600 ,76800 ,BACnet MS/TP: 38 |
| Longueur segment bus |
BACnet MS/TP: 1200 m; selon Vitesse transmission /type de câble (selon standard BACnet) 1200 m pour ≤ 76800 Baud; 1000 m pour > 76800 Baud; ETHERNET: 100 m |
| Moyen Comm/bus terrain1 |
ETHERNET: Paire de conducteurs torsadés S-UTP ,STP 100 Ω Cat 5e |
| Mémoire programme |
1024 KB |
| Mémoire données |
1024 KB |
| Mémoire sauvegardée |
32Kbytes |
| Mémoire d'E bus terrain |
512Byte |
| Mémoire sorties bus terrain |
512Byte |
| Nombre d'E/S par nœud |
99 |
| Nombre de bornes |
64 |
| Derating |
1020 mots/1020 mots |
| Appareil spécifique |
BACnet-Device-Profil: B-BC (BACnet Building Controller); BACnet-Revision: 1.7 |
| Mémoire Powerfail-RTC |
au moins 6 jours |
| Éléments d'affichage |
alimentation terrain ,B) verte : état alimentation système ,état programmable par l'utilisateur ; LED (A ,LED (LINK/ACT) verte : connexion réseau Port 1 … 2; LED (MS/BT ,NS) rouge/verte : état nœuds/BACnet ,réseau ; LED (I/O ,USR) rouge/verte/orange : état bus interne |
| Tension d'alimentation |
24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®) |
| Courant d'entrée charge 24V |
500mA |
| Rendement bloc d'alim 24V |
90% |
| Conso courant alim. sys 5V |
450mA |
| Courant alim. sys 5V |
1 700mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance |
| Cap. charge cont puissance |
10A |
| Contacts puissance sortant |
3 |
| Connexion: comm/bus terrain |
BACnet MS/TP: 1 x Connecteur mâle; 4 pôles; Modbus (TCP ,UDP): 2 x RJ-45 |
| connexion : alim système |
2 x CAGE CLAMP® |
| Rraccordement: alim terrain |
6 x CAGE CLAMP® |

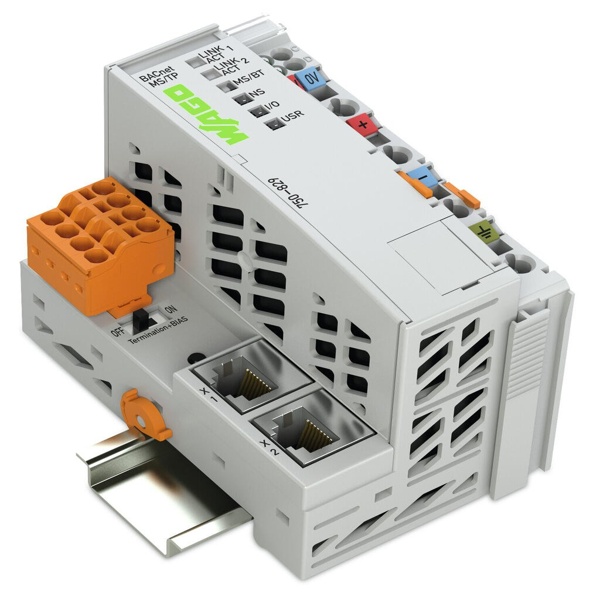

Contrôleur BACnet MS/TP 750-829 WAGO
750-829
| Marque | |
|---|---|
| Remarque |
Le configurateur WAGO-BACnet peut être téléchargé gratuitement sous www.wago.com |
| Communication |
BACnet MS/TP Modbus (TCP ,UDP) ETHERNET |
| Protocole Ethernet |
HTTP BootP DHCP DNS SNTP FTP SNMP SMTP |
| Visualisation |
Visualisation Web |
| CPU |
32 bits |
| Langages programmation |
Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC) |
| Environnement programmation |
WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3) |
| Possibilités configuration |
WAGO-I/O-CHECK Configurateur BACnet Web-Based-Management |
| Longueur du réseau max. |
selon IEEE-802.3 limité par la spécification |
| Vitesse transmission |
115200 bauds (selon standard BACnet); * Réglages d'usine) ,19200 ,38400* ,4 kBd (9600 ,57600 ,76800 ,BACnet MS/TP: 38 |
| Longueur segment bus |
BACnet MS/TP: 1200 m; selon Vitesse transmission /type de câble (selon standard BACnet) 1200 m pour ≤ 76800 Baud; 1000 m pour > 76800 Baud; ETHERNET: 100 m |
| Moyen Comm/bus terrain1 |
ETHERNET: Paire de conducteurs torsadés S-UTP ,STP 100 Ω Cat 5e |
| Mémoire programme |
1024 KB |
| Mémoire données |
1024 KB |
| Mémoire sauvegardée |
32Kbytes |
| Mémoire d'E bus terrain |
512Byte |
| Mémoire sorties bus terrain |
512Byte |
| Nombre d'E/S par nœud |
99 |
| Nombre de bornes |
64 |
| Derating |
1020 mots/1020 mots |
| Appareil spécifique |
BACnet-Device-Profil: B-BC (BACnet Building Controller); BACnet-Revision: 1.7 |
| Mémoire Powerfail-RTC |
au moins 6 jours |
| Éléments d'affichage |
alimentation terrain ,B) verte : état alimentation système ,état programmable par l'utilisateur ; LED (A ,LED (LINK/ACT) verte : connexion réseau Port 1 … 2; LED (MS/BT ,NS) rouge/verte : état nœuds/BACnet ,réseau ; LED (I/O ,USR) rouge/verte/orange : état bus interne |
| Tension d'alimentation |
24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®) |
| Courant d'entrée charge 24V |
500mA |
| Rendement bloc d'alim 24V |
90% |
| Conso courant alim. sys 5V |
450mA |
| Courant alim. sys 5V |
1 700mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance |
| Cap. charge cont puissance |
10A |
| Contacts puissance sortant |
3 |
| Connexion: comm/bus terrain |
BACnet MS/TP: 1 x Connecteur mâle; 4 pôles; Modbus (TCP ,UDP): 2 x RJ-45 |
| connexion : alim système |
2 x CAGE CLAMP® |
| Rraccordement: alim terrain |
6 x CAGE CLAMP® |
Description
Fiche technique
Fiche technique – Contrôleur BACnet MS/TP 750-829 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Automates programmables".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
