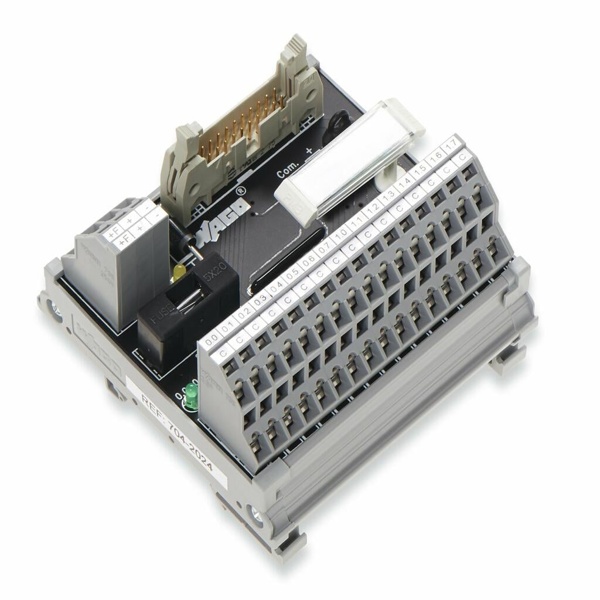

Module interface pour système de précâblage; Connecteurs selon la norme DIN 41651; Connecteur mâle; 20 pôles; Entrée ou sortie digitale à 16 canaux; raccordement 2 conducteurs; en support de montage 704-2024 WAGO, des entrées/sorties 16 canaux entrées ou sorties digitales, Type de circuit Raccordement 2 conducteurs, Tension de fonctionnement DC 24 V, Connecteur Connecteurs selon la norme DIN 41651 ; Connecteur mâle, Nombre de pôles 1 20, Type de connexion 1 Système
| Marque | |
|---|---|
| des entrées/sorties |
16 canaux entrées ou sorties digitales |
| Type de circuit |
Raccordement 2 conducteurs |
| Tension de fonctionnement |
DC 24 V |
| Connecteur |
Connecteurs selon la norme DIN 41651 ; Connecteur mâle |
| nombre de pôles 1 |
20 |
| Type de connexion 1 |
Système |
| Section de conducteur |
12 AWG : THHN ,THWN |
| Sens d'enfichage |
vertical |
| Mode de construction 2 |
Bornes pour circuits imprimés ,deux étages |
| nombre de pôles 2 |
32 |
| Type de connexion 2 |
Zone |
| Borne WAGO 2 |
WAGO Série 736 |
| Conducteur rigide 2 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Conducteur souple 2 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Longueur de dénudage 2 |
5 … 6 mm / 0.2 … 0.24 inch |
| Mode de construction 3 |
Bornes pour circuits imprimés ,deux étages |
| nombre de pôles 3 |
6 |
| Type de connexion 3 |
Alimentation |
| Borne WAGO 3 |
WAGO Série 736 |
| Conducteur rigide 3 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Conducteur souple 3 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Longueur de dénudage 3 |
5 … 6 mm / 0.2 … 0.24 inch |
Module interface pour système de précâblage; Connecteurs selon la norme DIN 41651; Connecteur mâle; 20 pôles; Entrée ou sortie digitale à 16 canaux; raccordement 2 conducteurs; en support de montage 704-2024 WAGO
704-2024
| Marque | |
|---|---|
| des entrées/sorties |
16 canaux entrées ou sorties digitales |
| Type de circuit |
Raccordement 2 conducteurs |
| Tension de fonctionnement |
DC 24 V |
| Connecteur |
Connecteurs selon la norme DIN 41651 ; Connecteur mâle |
| nombre de pôles 1 |
20 |
| Type de connexion 1 |
Système |
| Section de conducteur |
12 AWG : THHN ,THWN |
| Sens d'enfichage |
vertical |
| Mode de construction 2 |
Bornes pour circuits imprimés ,deux étages |
| nombre de pôles 2 |
32 |
| Type de connexion 2 |
Zone |
| Borne WAGO 2 |
WAGO Série 736 |
| Conducteur rigide 2 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Conducteur souple 2 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Longueur de dénudage 2 |
5 … 6 mm / 0.2 … 0.24 inch |
| Mode de construction 3 |
Bornes pour circuits imprimés ,deux étages |
| nombre de pôles 3 |
6 |
| Type de connexion 3 |
Alimentation |
| Borne WAGO 3 |
WAGO Série 736 |
| Conducteur rigide 3 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Conducteur souple 3 |
0 ,08 … 2 ,5 mm² / 28 … 12 AWG |
| Longueur de dénudage 3 |
5 … 6 mm / 0.2 … 0.24 inch |
Description
Fiche technique
Fiche technique – Module interface pour système de précâblage; Connecteurs selon la norme DIN 41651; Connecteur mâle; 20 pôles; Entrée ou sortie digitale à 16 canaux; raccordement 2 conducteurs; en support de montage 704-2024 WAGO
Pour vous accompagner dans vos choix techniques et garantir une intégration optimale dans vos environnements industriels, nous mettons à votre disposition la fiche technique complète de notre catégorie "Modules d'interface". Ce document détaille l'ensemble des caractéristiques mécaniques, dimensionnelles et fonctionnelles du produit, afin de vous fournir toutes les informations nécessaires à son utilisation, sa compatibilité et sa conformité avec vos exigences.
Vous pouvez consulter ou télécharger cette fiche à tout moment pour approfondir votre étude technique ou la transmettre à vos équipes d'ingénierie et d'approvisionnement.
