Convertisseur de signal; Signal d’entrée de courant; Signal de sortie de tension et de courant; Sortie digitale; Configuration par logiciel; Tension d’alimentation 24 V DC; Largeur 6 mm 857-551 WAGO, Remarque La plage de mesure 0… 6 A ne peut être réglée qu’à l’aide du logiciel de configuration d’interface WAGO.
Autres possibilités de réglage par l’interface du logiciel de configuration WAGO, Possibilités configuration Commutateurs DIP
Logiciel de configuration interface WAGO
Commutateurs DIP
Logiciel de configuration interface WAGO, Type de signal d’entrée Courant, Signal d’entrée Courant AC/DC 0 … 5 A (IN 1; disposition en groupe); AC/DC 0 … 6 A (IN 1; Disposition individuelle), Plage de fréquence 16 … 200 Hz, Résistance entrée (courant) 47 mΩ (IN 1); 10 mΩ (IN 2)
| Brand | |
|---|---|
| Remarque |
La plage de mesure 0… 6 A ne peut être réglée qu'à l'aide du logiciel de configuration d'interface WAGO. Autres possibilités de réglage par l'interface du logiciel de configuration WAGO |
| Possibilités configuration |
Commutateurs DIP Logiciel de configuration interface WAGO Commutateurs DIP Logiciel de configuration interface WAGO |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
AC/DC 0 … 5 A (IN 1; disposition en groupe); AC/DC 0 … 6 A (IN 1; Disposition individuelle) |
| Plage de fréquence |
16 … 200 Hz |
| Résistance entrée (courant) |
47 mΩ (IN 1); 10 mΩ (IN 2) |
| Courant d'entrée max. |
15 A (IN 1 ; 5 s) ; 10 A (IN 3 ; 5 s) |
| Seuil de déclenchement |
10 mA (IN 1) ; 2 mA (IN 3) |
| Résolution (Courant) |
1 mA (IN 1) ; 0 ,5 mA (IN 3) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (inversible ,également bipolaire) |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (inversible ,également bipolaire) |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 ou 2 (réglable) |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms (par filtre logiciel 3) |
| Erreur de transmission max. |
≤ 0 ,5 % (par rapport à la fin de plage de mesure) |
| Coefficient de température |
01 %/K (typ.) ; ≤ 0 ,02 %/K (max.) ; Entrée 5 A : ≤ 0 ,02 %/K (typ.) ; ≤ 0 ,04 %/K (max.) ,Entrée 1 A : ≤ 0 |
| Technique de connexion |
Push-in CAGE CLAMP® |

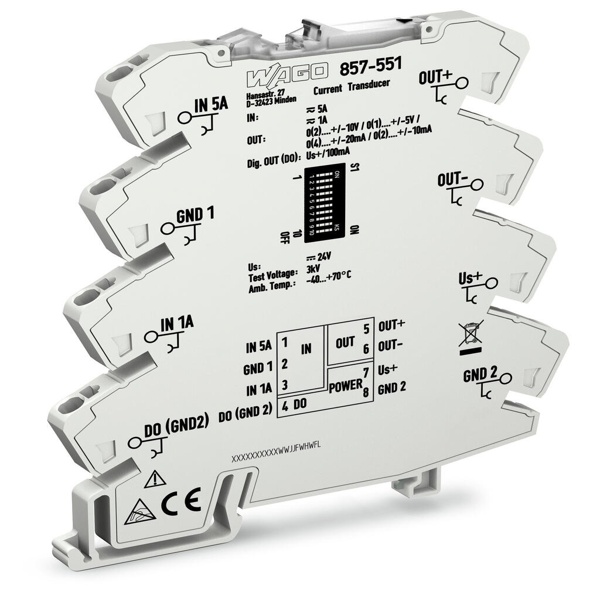

Convertisseur de signal 857-551 WAGO
857-551
| Brand | |
|---|---|
| Remarque |
La plage de mesure 0… 6 A ne peut être réglée qu'à l'aide du logiciel de configuration d'interface WAGO. Autres possibilités de réglage par l'interface du logiciel de configuration WAGO |
| Possibilités configuration |
Commutateurs DIP Logiciel de configuration interface WAGO Commutateurs DIP Logiciel de configuration interface WAGO |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
AC/DC 0 … 5 A (IN 1; disposition en groupe); AC/DC 0 … 6 A (IN 1; Disposition individuelle) |
| Plage de fréquence |
16 … 200 Hz |
| Résistance entrée (courant) |
47 mΩ (IN 1); 10 mΩ (IN 2) |
| Courant d'entrée max. |
15 A (IN 1 ; 5 s) ; 10 A (IN 3 ; 5 s) |
| Seuil de déclenchement |
10 mA (IN 1) ; 2 mA (IN 3) |
| Résolution (Courant) |
1 mA (IN 1) ; 0 ,5 mA (IN 3) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (inversible ,également bipolaire) |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (inversible ,également bipolaire) |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 ou 2 (réglable) |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms (par filtre logiciel 3) |
| Erreur de transmission max. |
≤ 0 ,5 % (par rapport à la fin de plage de mesure) |
| Coefficient de température |
01 %/K (typ.) ; ≤ 0 ,02 %/K (max.) ; Entrée 5 A : ≤ 0 ,02 %/K (typ.) ; ≤ 0 ,04 %/K (max.) ,Entrée 1 A : ≤ 0 |
| Technique de connexion |
Push-in CAGE CLAMP® |
