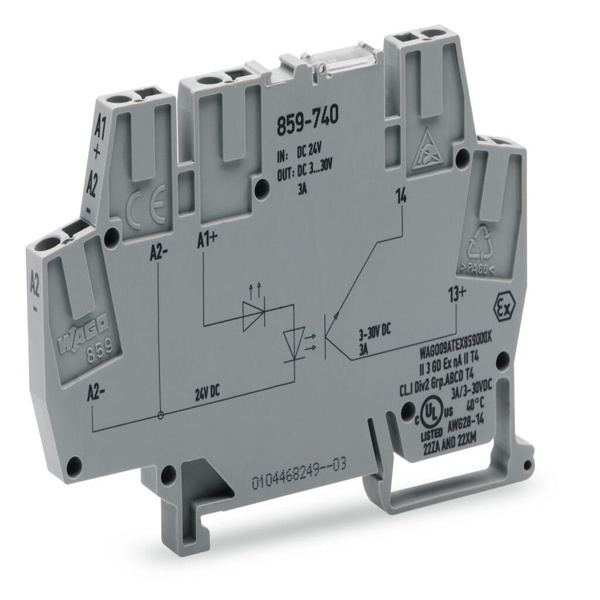

Module optocoupleur; Tension nominale d’entrée DC 24 V; Plage de tension de sortie DC 3 … 30 V; Courant permanent max. 5 A; raccordement 2 conducteurs; Largeur 6 mm; gris 859-740 WAGO, Remarque Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux, ne provenant pas directement d’un réseau d’alimentation basse tension., Tension nominale d’E DC 24 V, Plage de tension d’E (N0) DC 0 … 6,5 V, Plage de tension d’E (N1) DC 16 … 30 V, Relais T/cont fermeture 1
| Brand | |
|---|---|
| Remarque |
Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux ,ne provenant pas directement d’un réseau d'alimentation basse tension. |
| Tension nominale d'E |
DC 24 V |
| Plage de tension d'E (N0) |
5 V ,DC 0 … 6 |
| Plage de tension d'E (N1) |
DC 16 … 30 V |
| Relais T/cont fermeture |
1 |
| Type de circuit |
Raccordement 2 conducteurs |
| Limite du courant permanent |
5 ,5 A |
| Courant de sortie de pointe |
25A |
| Tension nominale de sortie |
DC 24 V |
| Plage de tension de sortie |
DC 3 … 30 V |
| Chute de tension sortie |
≤ DC 0 ,4 V |
| Courant fuite de tension |
≤ 10 µA |
| Temps d’excitation |
≤ 30 µs |
| Temps de retombée |
≤ 100 µs |
| Temps de montée (t10-90) |
16µs |
| Temps de retombée (t90-10) |
16µs |
| Fréquence de commutation |
≤ 2 ,5 kHz |
| Indication d'état |
LED jaune |
| Technique de connexion |
CAGE CLAMP® |
Module optocoupleur; Tension nominale d’entrée DC 24 V; Plage de tension de sortie DC 3 … 30 V; Courant permanent max. 5 A; raccordement 2 conducteurs; Largeur 6 mm; gris 859-740 WAGO
859-740
| Brand | |
|---|---|
| Remarque |
Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux ,ne provenant pas directement d’un réseau d'alimentation basse tension. |
| Tension nominale d'E |
DC 24 V |
| Plage de tension d'E (N0) |
5 V ,DC 0 … 6 |
| Plage de tension d'E (N1) |
DC 16 … 30 V |
| Relais T/cont fermeture |
1 |
| Type de circuit |
Raccordement 2 conducteurs |
| Limite du courant permanent |
5 ,5 A |
| Courant de sortie de pointe |
25A |
| Tension nominale de sortie |
DC 24 V |
| Plage de tension de sortie |
DC 3 … 30 V |
| Chute de tension sortie |
≤ DC 0 ,4 V |
| Courant fuite de tension |
≤ 10 µA |
| Temps d’excitation |
≤ 30 µs |
| Temps de retombée |
≤ 100 µs |
| Temps de montée (t10-90) |
16µs |
| Temps de retombée (t90-10) |
16µs |
| Fréquence de commutation |
≤ 2 ,5 kHz |
| Indication d'état |
LED jaune |
| Technique de connexion |
CAGE CLAMP® |
Description
Fiche technique
Fiche technique – Module optocoupleur; Tension nominale d’entrée DC 24 V; Plage de tension de sortie DC 3 … 30 V; Courant permanent max. 5 A; raccordement 2 conducteurs; Largeur 6 mm; gris 859-740 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Relays and optocoupler modules".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
