Brand

Remarque

il faut utiliser un séparateur (par ex. 209-191).

,

Pour des tensions supérieures à 250 V entre modules relais connectés et pour respecter l'isolation renforcée
Tension nominale d'E

AC/DC 24 V
Plage de tension d'E (N0)

5 V

,

AC/DC 0 … 2
Plage de tension d'E (N1)

AC/DC 15 … 30 V
Type de circuit

Raccordement 2 conducteurs à commutation tension nulle
Limite du courant permanent

4 A
Tension nominale de sortie

AC 230 V
Plage de tension de sortie

AC 12 … 275 V (50/60 Hz)
Chute de tension sortie

≤ AC 1

,

1 V
Temps d’excitation

≤ 10 ms
Temps de retombée

≤ 10 ms
Fréquence de commutation

50 Hz / 60 Hz
Indication d'état

LED rouge
Technique de connexion

Push-in CAGE CLAMP®

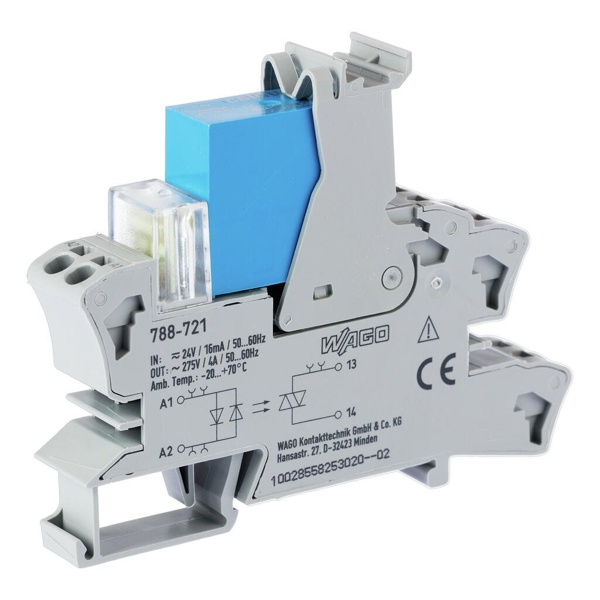

Module relais statique; Tension nominale d’entrée AC/DC 24 V; Plage de tension de sortie AC 24 … 230 V; Limitation courant constant 4 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état rouge; Largeur 15 mm; gris 788-721 WAGO

788-721

Brand

Remarque

il faut utiliser un séparateur (par ex. 209-191).

,

Pour des tensions supérieures à 250 V entre modules relais connectés et pour respecter l'isolation renforcée
Tension nominale d'E

AC/DC 24 V
Plage de tension d'E (N0)

5 V

,

AC/DC 0 … 2
Plage de tension d'E (N1)

AC/DC 15 … 30 V
Type de circuit

Raccordement 2 conducteurs à commutation tension nulle
Limite du courant permanent

4 A
Tension nominale de sortie

AC 230 V
Plage de tension de sortie

AC 12 … 275 V (50/60 Hz)
Chute de tension sortie

≤ AC 1

,

1 V
Temps d’excitation

≤ 10 ms
Temps de retombée

≤ 10 ms
Fréquence de commutation

50 Hz / 60 Hz
Indication d'état

LED rouge
Technique de connexion

Push-in CAGE CLAMP®
WAGO
Add to wishlist
Category:
Description

Module relais statique; Tension nominale d’entrée AC/DC 24 V; Plage de tension de sortie AC 24 … 230 V; Limitation courant constant 4 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état rouge; Largeur 15 mm; gris 788-721 WAGO, Remarque Pour des tensions supérieures à 250 V entre modules relais connectés et pour respecter l’isolation renforcée, il faut utiliser un séparateur (par ex. 209-191)., Tension nominale d’E AC/DC 24 V, Plage de tension d’E (N0) AC/DC 0 … 2,5 V, Plage de tension d’E (N1) AC/DC 15 … 30 V, Type de circuit Raccordement 2 conducteurs
à commutation tension nulle

Fiche technique

Fiche technique – Module relais statique; Tension nominale d’entrée AC/DC 24 V; Plage de tension de sortie AC 24 … 230 V; Limitation courant constant 4 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état rouge; Largeur 15 mm; gris 788-721 WAGO

La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Relays and optocoupler modules".

Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
