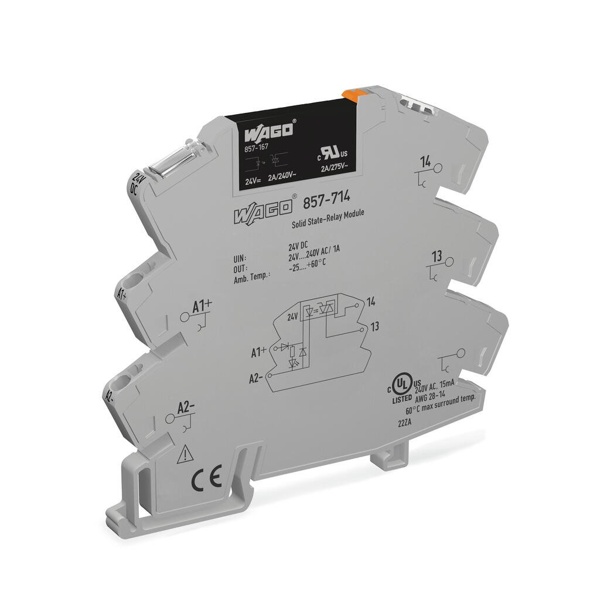

Module relais statique; Tension nominale d’entrée DC 24 V; Plage de tension de sortie AC 24 … 240 V; Limitation courant constant 2 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état des capteurs/actionneurs jaune; Largeur 6 mm; gris 857-714 WAGO, Remarque Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux, ne provenant pas directement d’un réseau d’alimentation basse tension., Tension nominale d’E DC 24 V, Plage de tension d’E (N0) DC 0 … 10 V, Plage de tension d’E (N1) DC 20 … 28,8 V, Type de circuit Raccordement 2 conducteurs
à commutation tension nulle
| Brand | |
|---|---|
| Remarque |
Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux ,ne provenant pas directement d’un réseau d'alimentation basse tension. |
| Tension nominale d'E |
DC 24 V |
| Plage de tension d'E (N0) |
DC 0 … 10 V |
| Plage de tension d'E (N1) |
8 V ,DC 20 … 28 |
| Type de circuit |
Raccordement 2 conducteurs à commutation tension nulle |
| Limite du courant permanent |
2 A |
| Tension nominale de sortie |
AC 230 V |
| Plage de tension de sortie |
AC 24 … 240 V |
| Chute de tension sortie |
≤ AC 1 ,6 V |
| Courant fuite de tension |
≤ 1 ,5 mA |
| Courant de commutation min. |
22 mA |
| Temps d’excitation |
≤ 10 ms |
| Temps de retombée |
≤ 10 ms |
| Fréquence de commutation |
50 Hz / 60 Hz |
| Indication d'état |
LED jaune |
| Technique de connexion |
Push-in CAGE CLAMP® |
Module relais statique; Tension nominale d’entrée DC 24 V; Plage de tension de sortie AC 24 … 240 V; Limitation courant constant 2 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état des capteurs/actionneurs jaune; Largeur 6 mm; gris 857-714 WAGO
857-714
| Brand | |
|---|---|
| Remarque |
Les optocoupleurs et relais statiques enfichables sont destinés à une utilisation dans des réseaux de traitement de signaux ,ne provenant pas directement d’un réseau d'alimentation basse tension. |
| Tension nominale d'E |
DC 24 V |
| Plage de tension d'E (N0) |
DC 0 … 10 V |
| Plage de tension d'E (N1) |
8 V ,DC 20 … 28 |
| Type de circuit |
Raccordement 2 conducteurs à commutation tension nulle |
| Limite du courant permanent |
2 A |
| Tension nominale de sortie |
AC 230 V |
| Plage de tension de sortie |
AC 24 … 240 V |
| Chute de tension sortie |
≤ AC 1 ,6 V |
| Courant fuite de tension |
≤ 1 ,5 mA |
| Courant de commutation min. |
22 mA |
| Temps d’excitation |
≤ 10 ms |
| Temps de retombée |
≤ 10 ms |
| Fréquence de commutation |
50 Hz / 60 Hz |
| Indication d'état |
LED jaune |
| Technique de connexion |
Push-in CAGE CLAMP® |
Description
Fiche technique
Fiche technique – Module relais statique; Tension nominale d’entrée DC 24 V; Plage de tension de sortie AC 24 … 240 V; Limitation courant constant 2 A; raccordement 2 conducteurs; à commutation lors du passage par zéro; Indication d’état des capteurs/actionneurs jaune; Largeur 6 mm; gris 857-714 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Relays and optocoupler modules".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
