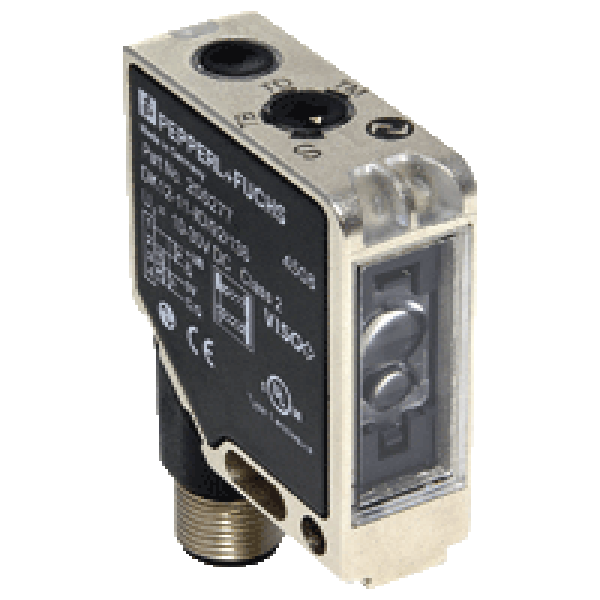

Détecteur de contraste de repères d’impression DK12-11-IO/92/136 PEPPERL+FUCHS, Domaine de détection 11 mm ± 2 mm, Emetteur de lumière 3 LED, Type de lumière visible rouge/vert/bleu, lumière modulée, Projection tache lumineuse 1 mm x 3 mm , tache lumineuse dans le sens longitudinal du boîtier, Ecart angulaire max. ± 3°, Teach-In TEACH-IN statique et dynamique
| Brand | |
|---|---|
| Domaine de détection |
11 mm ± 2 mm |
| Emetteur de lumière |
3 LED |
| Type de lumière |
lumière modulée ,visible rouge/vert/bleu |
| Projection tache lumineuse |
1 mm x 3 mm ,tache lumineuse dans le sens longitudinal du boîtier |
| Ecart angulaire |
max. ± 3° |
| Teach-In |
TEACH-IN statique et dynamique |
| Indication fonctionnement |
8 Hz) ,allumée en permanence Power on ,Communication lien IO : LED verte débranchée brièvement (f = 1 Hz) ,court-circuit : LED verte clignotante (env. 4 Hz) ,indication de sous-tension : LED verte clignotante (env. 0 ,LED verte |
| Etat de commutation |
2 LED jaunes ,s'allument en cas de détection |
| TEACH IN affichage |
0 Hz . ,0 Hz . apprentissage des défauts : LED jaunes/vertes;clignotent en opposition de phase; 8 ,5 Hz . TEACH-IN dynamique : LED jaunes/vertes;clignotent en phase; 1 ,5 Hz . Teach-In fond : LED jaunes/vertes;clignotent en opposition de phase; 2 ,TEACH-IN marque : LED jaunes/vertes;clignotent en phase; 2 |
| Eléments de controle |
TEACH-IN commutateur rotatif pour mode de commutation ,Teach-In fond et Teach-In dynamique ,Teach-In marque |
| Tension d'emploi |
10 … 30 V CC / pour un fonctionnement en mode lien IO : 18 … 30 V |
| Ondulation |
10 % |
| Consommation à vide |
≤ 60 mA pour une tension d'alimentation 24 V |
| Type d'interface |
IO-Link |
| Protocole |
IO-Link V1.0 |
| Mode |
4 kBit/s) ,COM2 (38 |
Détecteur de contraste de repères d’impression DK12-11-IO/92/136 PEPPERL+FUCHS
DK12-11-IO/92/136
| Brand | |
|---|---|
| Domaine de détection |
11 mm ± 2 mm |
| Emetteur de lumière |
3 LED |
| Type de lumière |
lumière modulée ,visible rouge/vert/bleu |
| Projection tache lumineuse |
1 mm x 3 mm ,tache lumineuse dans le sens longitudinal du boîtier |
| Ecart angulaire |
max. ± 3° |
| Teach-In |
TEACH-IN statique et dynamique |
| Indication fonctionnement |
8 Hz) ,allumée en permanence Power on ,Communication lien IO : LED verte débranchée brièvement (f = 1 Hz) ,court-circuit : LED verte clignotante (env. 4 Hz) ,indication de sous-tension : LED verte clignotante (env. 0 ,LED verte |
| Etat de commutation |
2 LED jaunes ,s'allument en cas de détection |
| TEACH IN affichage |
0 Hz . ,0 Hz . apprentissage des défauts : LED jaunes/vertes;clignotent en opposition de phase; 8 ,5 Hz . TEACH-IN dynamique : LED jaunes/vertes;clignotent en phase; 1 ,5 Hz . Teach-In fond : LED jaunes/vertes;clignotent en opposition de phase; 2 ,TEACH-IN marque : LED jaunes/vertes;clignotent en phase; 2 |
| Eléments de controle |
TEACH-IN commutateur rotatif pour mode de commutation ,Teach-In fond et Teach-In dynamique ,Teach-In marque |
| Tension d'emploi |
10 … 30 V CC / pour un fonctionnement en mode lien IO : 18 … 30 V |
| Ondulation |
10 % |
| Consommation à vide |
≤ 60 mA pour une tension d'alimentation 24 V |
| Type d'interface |
IO-Link |
| Protocole |
IO-Link V1.0 |
| Mode |
4 kBit/s) ,COM2 (38 |
