Contrôleur Compact 100; 8DI 4DO 2AI 2AO 2NI1K/PT1K 1RS485; 2 x ETHERNET; SD 751-9301 WAGO, Communication Modbus® RTU
EtherCAT-Master
EtherNet/IPTM Adapter (slave)
EtherNet/IPTM Scanner
Modbus RTU
Interface RS-485
MQTT
Protocole de télécontrôle (nécessite une licence supplémentaire sur l’appareil)
Modbus (TCP, UDP)
Modbus RTU
Interface RS-485, Protocole Ethernet DHCP
DNS
NTP
FTP
FTPS
SNMP
HTTP
HTTPS
SSH, Visualisation Visualisation Web, Système d’exploitation Linux Temps réel (avec patch préemption RT), CPU Cortex A7; 650 MHz, Langages programmation Continuous Function Chart (CFC)
Continuous Function Chart (CFC)
Structuré (ST)
Grafcet (SFC)
Liste d’instructions (IL)
Schéma à contacts (LD)
Diagramme de Blocs Fonctionnels (FDB)
Structuré (ST)
Grafcet (SFC)
| Marque | |
|---|---|
| Communication |
UDP) Modbus RTU Interface RS-485 |
| Protocole Ethernet |
DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Visualisation |
Visualisation Web |
| Système d'exploitation |
Linux Temps réel (avec patch préemption RT) |
| CPU |
Cortex A7; 650 MHz |
| Langages programmation | |
| Environnement programmation |
Node RED Node-RED CODESYS V3.5 |
| Possibilités configuration |
WAGOupload WAGO Solution Builder CODESYS V3.5 ETHERNET Settings Web-Based-Management |
| Vitesse Comm/bus terrain1 |
10/100 Mbit/s |
| Vitesse transmission |
ETHERNET: 10/100 Mbit/s |
| Moyen Comm/bus terrain1 |
ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max. |
| Mémoire principale (RAM) |
512MB |
| Mémoire interne (Flash) |
4096MB |
| Mémoire programme |
32 MB |
| Mémoire données |
128 MB |
| Mémoire sauvegardée |
128 ,Kbytes |
| Type de cartes mémoire |
microSD jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO). |
| Emplacement cartes mémoire |
Mécanisme push/push |
| Nombre d'E/S par nœud |
LED (SYS ,RUN) |
| Éléments de réglage |
Operating mode switch (RUN ,RESET); reset button ,STOP |
| Tension d'alimentation |
24 V DC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| Consommation courant |
500mA |
| Tension d'alim. terrain |
24 V DC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| Conso. courant terrain |
2 000mA |
| Séparation de potentiel |
1250 V (DC 1 min. ,between system and field level) |
| Nombre d'entrées digitales |
8 |
| Caractéristique d'entrée |
Type 3 (per EN 61131-2) |
| Nombre de sorties digitales |
4 |
| Courant (par canal) |
500 mA (DC) |
| Courant de sortie |
Protection contre les courts-circuits |
| Type de signal |
Tension Mesure de résistance |
| Type de signal tension |
0 … 10 V DC |
| Connexion: comm/bus terrain |
4-pole; Push-in CAGE CLAMP® ,Modbus (TCP ,UDP): 2 x RJ-45; Interface RS-485: 1 x Female connector |
| connexion : alim système |
1 x Female connector ,2-pole; Push-in CAGE CLAMP® |
| Rraccordement: alim terrain |
2 x Female connector ,10-pole; Push-in CAGE CLAMP® |

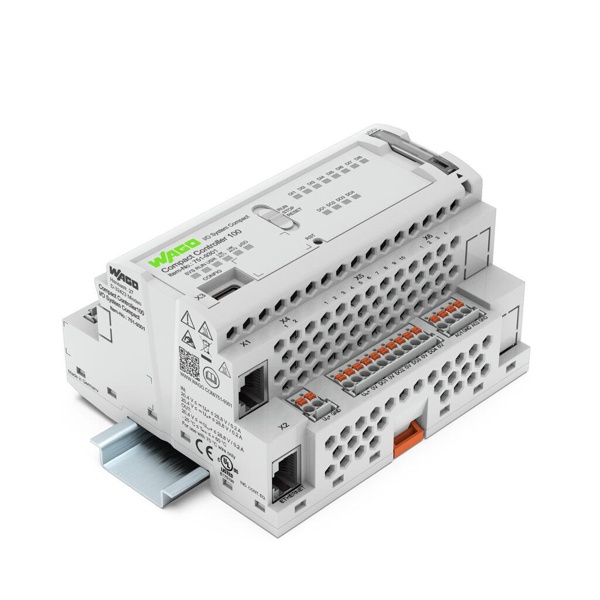

Contrôleur Compact 751-9301 WAGO
751-9301
| Marque | |
|---|---|
| Communication |
UDP) Modbus RTU Interface RS-485 |
| Protocole Ethernet |
DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Visualisation |
Visualisation Web |
| Système d'exploitation |
Linux Temps réel (avec patch préemption RT) |
| CPU |
Cortex A7; 650 MHz |
| Langages programmation | |
| Environnement programmation |
Node RED Node-RED CODESYS V3.5 |
| Possibilités configuration |
WAGOupload WAGO Solution Builder CODESYS V3.5 ETHERNET Settings Web-Based-Management |
| Vitesse Comm/bus terrain1 |
10/100 Mbit/s |
| Vitesse transmission |
ETHERNET: 10/100 Mbit/s |
| Moyen Comm/bus terrain1 |
ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max. |
| Mémoire principale (RAM) |
512MB |
| Mémoire interne (Flash) |
4096MB |
| Mémoire programme |
32 MB |
| Mémoire données |
128 MB |
| Mémoire sauvegardée |
128 ,Kbytes |
| Type de cartes mémoire |
microSD jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO). |
| Emplacement cartes mémoire |
Mécanisme push/push |
| Nombre d'E/S par nœud |
LED (SYS ,RUN) |
| Éléments de réglage |
Operating mode switch (RUN ,RESET); reset button ,STOP |
| Tension d'alimentation |
24 V DC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| Consommation courant |
500mA |
| Tension d'alim. terrain |
24 V DC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| Conso. courant terrain |
2 000mA |
| Séparation de potentiel |
1250 V (DC 1 min. ,between system and field level) |
| Nombre d'entrées digitales |
8 |
| Caractéristique d'entrée |
Type 3 (per EN 61131-2) |
| Nombre de sorties digitales |
4 |
| Courant (par canal) |
500 mA (DC) |
| Courant de sortie |
Protection contre les courts-circuits |
| Type de signal |
Tension Mesure de résistance |
| Type de signal tension |
0 … 10 V DC |
| Connexion: comm/bus terrain |
4-pole; Push-in CAGE CLAMP® ,Modbus (TCP ,UDP): 2 x RJ-45; Interface RS-485: 1 x Female connector |
| connexion : alim système |
1 x Female connector ,2-pole; Push-in CAGE CLAMP® |
| Rraccordement: alim terrain |
2 x Female connector ,10-pole; Push-in CAGE CLAMP® |
Description
Fiche technique
Fiche technique – Contrôleur Compact 751-9301 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Automates programmables".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
📞 Nous contacter pour plus d'informationsLes produits croisés
