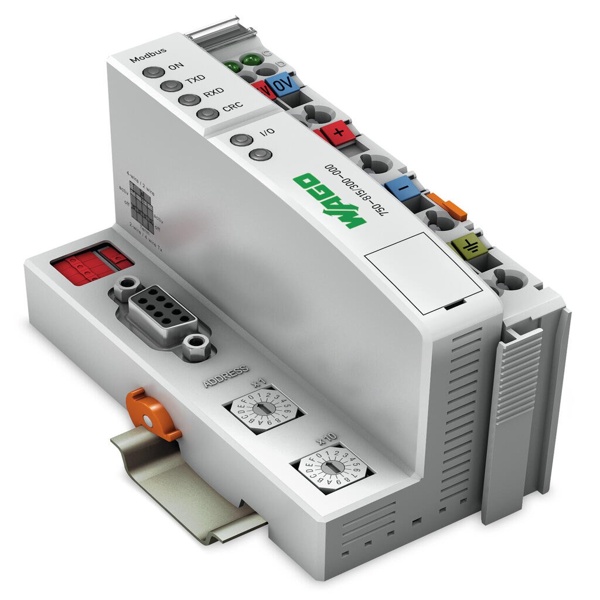

Contrôleur MODBUS 750-815/300-000 WAGO

Marque	WAGO
Communication	Modbus® RTU
Visualisation	sans
CPU	16 bits
Langages programmation	Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC)
Environnement programmation	WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)
Possibilités configuration	WAGO-I/O-CHECK Roue codeuse
Temps de cycle	< 3 ms pour 1000 instructions de bit / 256 Dig. E/S
Vitesse transmission	150 Bd … 115 , 2 kBd
Longueur segment bus	1200 m
Moyen Comm/bus terrain1	25 mm² , Conducteur Cu blindé 2 (4) x 0
Coupleurs connectés maître	247
Nombre de points E/S	6000
Mémoire programme	32 KB
Mémoire données	32 KB
Mémoire sauvegardée	8Kbytes
Mémoire d'E bus terrain	512Byte
Mémoire sorties bus terrain	512Byte
Nombre d'E/S par nœud	64
Table image d'E/S interne	1024 Bytes/1024 Bytes
Nombre de SDO	alimentation terrain , B) verte : état alimentation système , envoi , LED (ON , réception ; LED (CRC) rouge : erreur de somme de contrôle ; LED (I/O) rouge/verte/orange : état bus interne; LED (A , RxD) verte : initialisation bus de terrain , TxD
Tension d'alimentation	24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)
Courant d'entrée charge 24V	500mA
Rendement bloc d'alim 24V	87%
Conso courant alim. sys 5V	350mA
Courant alim. sys 5V	1 650mA
Tension d'alim. terrain	24 V DC (-25 … +30 %); via contacts de puissance
Cap. charge cont puissance	10A
Contacts puissance sortant	3
Séparation de potentiel	500 V système/terrain
Connexion: comm/bus terrain	Modbus® RTU: 1 x Connecteur femelle Sub-D 9
connexion : alim système	2 x CAGE CLAMP®
Rraccordement: alim terrain	6 x CAGE CLAMP®
