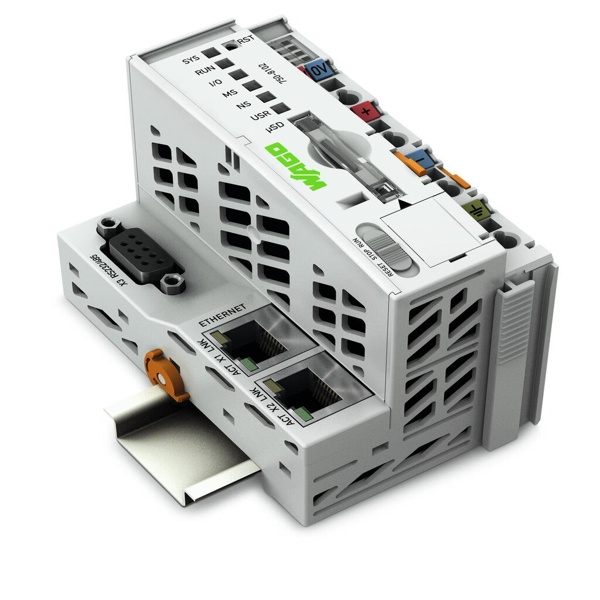

Contrôleurs PFC100 750-8102 WAGO

Marque	WAGO
Communication	Bibliothèque pour e!RUNTIME Modbus RTU Interface RS-232 Interface RS-485 MQTT , Modbus® RTU Modbus (TCP , UDP) ETHERNET EtherNet/IPTM-Adapter (esclave)
Protocole Ethernet	DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH
Visualisation	Visualisation Web
Système d'exploitation	Linux Temps réel 3.18 (avec patch préemption RT)
CPU	Cortex A8 ; 600 MHz
Langages programmation	Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC)
Environnement programmation	e!COCKPIT (basé sur CODESYS V3)
Possibilités configuration	e!COCKPIT WAGO-I/O-CHECK Web-Based-Management
Vitesse Comm/bus terrain1	10/100 Mbit/s
Vitesse transmission	ETHERNET: 10/100 Mbit/s
Moyen Comm/bus terrain1	ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.
Mémoire principale (RAM)	256MB
Mémoire interne (Flash)	256MB
Mémoire programme	12 MB (Stockage de programme et de données (répartition dynamique))
Mémoire données	12 MB Stockage de programme et de données (répartition dynamique)
Mémoire sauvegardée	128 , Kbytes
Emplacement cartes mémoire	Mécanisme push/push; volet de recouvrement plombable
Type de cartes mémoire	250
Nombre de bornes	64
Table image d'E/S interne	1000 mots/1000 mots
Table image d'E/S (Modbus®)	e!RUNTIME: 32000 mots/32000 mots
Éléments d'affichage	alimentation terrain , B) verte : état alimentation système , bus interne , état programmable par l'utilisateur (utilisable par une bibliothèque CODESYS) ; LED (A , I/O , LED (SYS , programme , RUN , USR) rouge/verte/orange : état système
Tension d'alimentation	24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)
Courant d'entrée charge 24V	550mA
Courant alim. sys 5V	1 700mA
Tension d'alim. terrain	24 V DC (-25 … +30 %); via contacts de puissance
Cap. charge cont puissance	10A
Contacts puissance sortant	3
Séparation de potentiel	500 V système/terrain
Connexion: comm/bus terrain	Modbus (TCP , UDP): 2 x RJ-45; Modbus® RTU: 1 x Connecteur femelle Sub-D 9; Interface RS-232: 1 x Connecteur femelle Sub-D 9; Interface RS-485: 1 x Connecteur femelle Sub-D 9
connexion : alim système	2 x CAGE CLAMP®
Rraccordement: alim terrain	6 x CAGE CLAMP®
