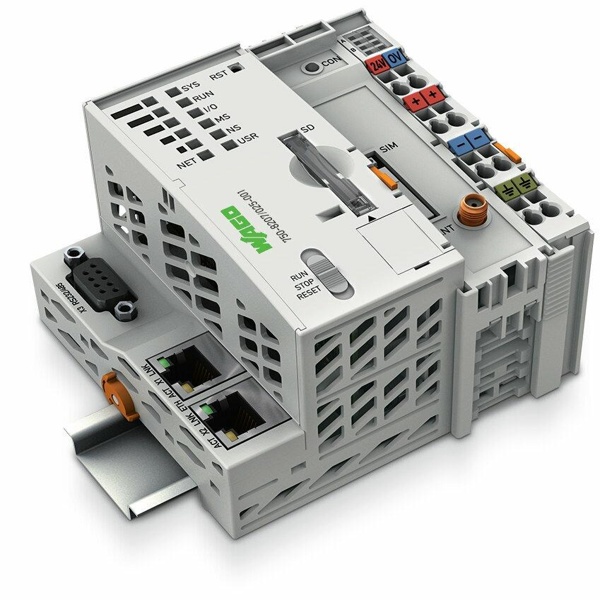

Contrôleurs PFC200 750-8207/025-000 WAGO

Marque	WAGO
Communication	Bibliothèque pour e!RUNTIME MQTT , Modbus® RTU Modbus (TCP , UDP) ETHERNET Modbus RTU Interface RS-232 Interface RS-485 EtherNet/IPTM-Adapter (esclave)
Protocole Ethernet	DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH
Visualisation	Visualisation Web
Système d'exploitation	Linux Temps réel (avec patch préemption RT)
CPU	Cortex A8 ; 600 MHz
Langages programmation	Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Structuré (ST) Grafcet (SFC)
Environnement programmation	e!COCKPIT (basé sur CODESYS V3) WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)
Possibilités configuration	e!COCKPIT WAGO-I/O-CHECK Web-Based-Management
Sécurité Chiffrement	IPsec , OpenVPN , pare-feu
Services	SMS (bidirectionnel) Transmission GPRS sur le web
Technologie radio	GSM/Edge/UMTS/HSPA+
Bande de fréquence	GSM quadri-bande
Vitesse Comm/bus terrain1	10/100 Mbit/s
Vitesse transmission	ETHERNET: 10/100 Mbit/s
Moyen Comm/bus terrain1	ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.
Mémoire principale (RAM)	256MB
Mémoire interne (Flash)	256MB
Mémoire programme	CODESYS V2: 16 MB; e!RUNTIME: 60 MB (Stockage de programme et de données (répartition dynamique))
Mémoire sauvegardée	128 , Kbytes
Type de cartes mémoire	SD et SDHC jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO 758-879/000-001).
Emplacement cartes mémoire	Mécanisme push/push; volet de recouvrement plombable
Type de cartes SIM	Mini-SIM
Embase pour cartes SIM	Mécanisme push/push
Nombre d'E/S par nœud	250
Nombre de bornes	64
Table image d'E/S interne	1000 mots/1000 mots
Table image d'E/S (Modbus®)	CODESYS V2: 1000 mots/1000 mots
Éléments d'affichage	A , alimentation de terrain , alimentation système , B) verte : état réseau radio mobile , bus interne , état de réseau ; LED (CON , état programmable par l'utilisateur (utilisable par une bibliothèque CODESYS) ; intensité de signal réseau radio mobile S1 … S5 , I/O , LED (SYS , NET) rouge/verte/orange : état système , programme , RUN , S1 … S5 , USR
Tension d'alimentation	24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)
Courant d'entrée charge 24V	550mA
Connexion: comm/bus terrain	Modbus (TCP , UDP): 2 x RJ-45; Modbus® RTU: 1 x Connecteur femelle Sub-D 9; Interface RS-232: 1 x Connecteur femelle Sub-D 9; Interface RS-485: 1 x Connecteur femelle Sub-D 9
connexion : alim système	2 x CAGE CLAMP®
Rraccordement: alim terrain	6 x CAGE CLAMP®

Marque

WAGO

Communication

Bibliothèque pour e!RUNTIME MQTT

Modbus® RTU Modbus (TCP

UDP) ETHERNET Modbus RTU Interface RS-232 Interface RS-485 EtherNet/IPTM-Adapter (esclave)

Protocole Ethernet

DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH

Visualisation

Visualisation Web

Système d'exploitation

Linux Temps réel (avec patch préemption RT)

CPU

Cortex A8 ; 600 MHz

Langages programmation

Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Structuré (ST) Grafcet (SFC)

Environnement programmation

e!COCKPIT (basé sur CODESYS V3) WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)

Possibilités configuration

e!COCKPIT WAGO-I/O-CHECK Web-Based-Management

Sécurité Chiffrement

IPsec

OpenVPN

pare-feu

Services

SMS (bidirectionnel) Transmission GPRS sur le web

Technologie radio

GSM/Edge/UMTS/HSPA+

Bande de fréquence

GSM quadri-bande

Vitesse Comm/bus terrain1

10/100 Mbit/s

Vitesse transmission

ETHERNET: 10/100 Mbit/s

Moyen Comm/bus terrain1

ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.

Mémoire principale (RAM)

256MB

Mémoire interne (Flash)

256MB

Mémoire programme

CODESYS V2: 16 MB; e!RUNTIME: 60 MB (Stockage de programme et de données (répartition dynamique))

Mémoire sauvegardée

128

Kbytes

Type de cartes mémoire

SD et SDHC jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO 758-879/000-001).

Emplacement cartes mémoire

Mécanisme push/push; volet de recouvrement plombable

Type de cartes SIM

Mini-SIM

Embase pour cartes SIM

Mécanisme push/push

Nombre d'E/S par nœud

250

Nombre de bornes

Table image d'E/S interne

1000 mots/1000 mots

Table image d'E/S (Modbus®)

CODESYS V2: 1000 mots/1000 mots

Éléments d'affichage

alimentation de terrain

alimentation système

B) verte : état réseau radio mobile

bus interne

état de réseau ; LED (CON

état programmable par l'utilisateur (utilisable par une bibliothèque CODESYS) ; intensité de signal réseau radio mobile S1 … S5

I/O

LED (SYS

NET) rouge/verte/orange : état système

programme

RUN

S1 … S5

USR

Tension d'alimentation

24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)

Courant d'entrée charge 24V

550mA

Connexion: comm/bus terrain

Modbus (TCP

UDP): 2 x RJ-45; Modbus® RTU: 1 x Connecteur femelle Sub-D 9; Interface RS-232: 1 x Connecteur femelle Sub-D 9; Interface RS-485: 1 x Connecteur femelle Sub-D 9

connexion : alim système

2 x CAGE CLAMP®

Rraccordement: alim terrain

6 x CAGE CLAMP®

Contrôleurs PFC200 750-8207/025-000 WAGO

750-8207/025-000

Marque	WAGO
Communication	Bibliothèque pour e!RUNTIME MQTT , Modbus® RTU Modbus (TCP , UDP) ETHERNET Modbus RTU Interface RS-232 Interface RS-485 EtherNet/IPTM-Adapter (esclave)
Protocole Ethernet	DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH
Visualisation	Visualisation Web
Système d'exploitation	Linux Temps réel (avec patch préemption RT)
CPU	Cortex A8 ; 600 MHz
Langages programmation	Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Structuré (ST) Grafcet (SFC)
Environnement programmation	e!COCKPIT (basé sur CODESYS V3) WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)
Possibilités configuration	e!COCKPIT WAGO-I/O-CHECK Web-Based-Management
Sécurité Chiffrement	IPsec , OpenVPN , pare-feu
Services	SMS (bidirectionnel) Transmission GPRS sur le web
Technologie radio	GSM/Edge/UMTS/HSPA+
Bande de fréquence	GSM quadri-bande
Vitesse Comm/bus terrain1	10/100 Mbit/s
Vitesse transmission	ETHERNET: 10/100 Mbit/s
Moyen Comm/bus terrain1	ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.
Mémoire principale (RAM)	256MB
Mémoire interne (Flash)	256MB
Mémoire programme	CODESYS V2: 16 MB; e!RUNTIME: 60 MB (Stockage de programme et de données (répartition dynamique))
Mémoire sauvegardée	128 , Kbytes
Type de cartes mémoire	SD et SDHC jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO 758-879/000-001).
Emplacement cartes mémoire	Mécanisme push/push; volet de recouvrement plombable
Type de cartes SIM	Mini-SIM
Embase pour cartes SIM	Mécanisme push/push
Nombre d'E/S par nœud	250
Nombre de bornes	64
Table image d'E/S interne	1000 mots/1000 mots
Table image d'E/S (Modbus®)	CODESYS V2: 1000 mots/1000 mots
Éléments d'affichage	A , alimentation de terrain , alimentation système , B) verte : état réseau radio mobile , bus interne , état de réseau ; LED (CON , état programmable par l'utilisateur (utilisable par une bibliothèque CODESYS) ; intensité de signal réseau radio mobile S1 … S5 , I/O , LED (SYS , NET) rouge/verte/orange : état système , programme , RUN , S1 … S5 , USR
Tension d'alimentation	24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)
Courant d'entrée charge 24V	550mA
Connexion: comm/bus terrain	Modbus (TCP , UDP): 2 x RJ-45; Modbus® RTU: 1 x Connecteur femelle Sub-D 9; Interface RS-232: 1 x Connecteur femelle Sub-D 9; Interface RS-485: 1 x Connecteur femelle Sub-D 9
connexion : alim système	2 x CAGE CLAMP®
Rraccordement: alim terrain	6 x CAGE CLAMP®

Marque

WAGO

Communication

Bibliothèque pour e!RUNTIME MQTT

Modbus® RTU Modbus (TCP

UDP) ETHERNET Modbus RTU Interface RS-232 Interface RS-485 EtherNet/IPTM-Adapter (esclave)

Protocole Ethernet

DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH

Visualisation

Visualisation Web

Système d'exploitation

Linux Temps réel (avec patch préemption RT)

CPU

Cortex A8 ; 600 MHz

Langages programmation

Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Structuré (ST) Grafcet (SFC)

Environnement programmation

e!COCKPIT (basé sur CODESYS V3) WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)

Possibilités configuration

e!COCKPIT WAGO-I/O-CHECK Web-Based-Management

Sécurité Chiffrement

IPsec

OpenVPN

pare-feu

Services

SMS (bidirectionnel) Transmission GPRS sur le web

Technologie radio

GSM/Edge/UMTS/HSPA+

Bande de fréquence

GSM quadri-bande

Vitesse Comm/bus terrain1

10/100 Mbit/s

Vitesse transmission

ETHERNET: 10/100 Mbit/s

Moyen Comm/bus terrain1

ETHERNET: Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.

Mémoire principale (RAM)

256MB

Mémoire interne (Flash)

256MB

Mémoire programme

CODESYS V2: 16 MB; e!RUNTIME: 60 MB (Stockage de programme et de données (répartition dynamique))

Mémoire sauvegardée

128

Kbytes

Type de cartes mémoire

SD et SDHC jusqu'à 32 GB (les caractéristiques ne sont garanties et valables que pour les cartes mémoire WAGO 758-879/000-001).

Emplacement cartes mémoire

Mécanisme push/push; volet de recouvrement plombable

Type de cartes SIM

Mini-SIM

Embase pour cartes SIM

Mécanisme push/push

Nombre d'E/S par nœud

250

Nombre de bornes

Table image d'E/S interne

1000 mots/1000 mots

Table image d'E/S (Modbus®)

CODESYS V2: 1000 mots/1000 mots

Éléments d'affichage

alimentation de terrain

alimentation système

B) verte : état réseau radio mobile

bus interne

état de réseau ; LED (CON

état programmable par l'utilisateur (utilisable par une bibliothèque CODESYS) ; intensité de signal réseau radio mobile S1 … S5

I/O

LED (SYS

NET) rouge/verte/orange : état système

programme

RUN

S1 … S5

USR

Tension d'alimentation

24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)

Courant d'entrée charge 24V

550mA

Connexion: comm/bus terrain

Modbus (TCP

UDP): 2 x RJ-45; Modbus® RTU: 1 x Connecteur femelle Sub-D 9; Interface RS-232: 1 x Connecteur femelle Sub-D 9; Interface RS-485: 1 x Connecteur femelle Sub-D 9

connexion : alim système

2 x CAGE CLAMP®

Rraccordement: alim terrain

6 x CAGE CLAMP®

Contrôleurs PFC200; 2 x ETHERNET, RS-232/-485, module téléphonie mobile; Température étendue 750-8207/025-000 WAGO, Communication Modbus® RTU
Modbus (TCP, UDP)
ETHERNET
Modbus RTU
Interface RS-232
Interface RS-485
EtherNet/IPTM-Adapter (esclave), Bibliothèque pour e!RUNTIME
MQTT, Protocole Ethernet DHCP
DNS
NTP
FTP
FTPS
SNMP
HTTP
HTTPS
SSH, Visualisation Visualisation Web, Système d’exploitation Linux Temps réel (avec patch préemption RT), CPU Cortex A8 ; 600 MHz, Langages programmation Liste d’instructions (IL)
Schéma à contacts (LD)
Diagramme de Blocs Fonctionnels (FDB)
Structuré (ST)
Grafcet (SFC)
