Amplificateur isolateur; Signal d’entrée de courant et de tension; Signal de sortie de tension et de courant; Réglage du Zéro/Gain (Span); Configuration par commutateur DIP; Tension d’alimentation 24 V DC; Largeur 6 mm; 2,50 mm² 857-400 WAGO, Remarque Les connexions 3 (Us +) et 7 (Us +) ainsi que 4 (GND 3) et 8 (GND 3) sont pontées en interne.
Capacité de charge actuelle entre connexion 3/4 et 7/8 max : 1A, Possibilités configuration Commutateurs DIP
Commutateurs DIP, Type de signal d’entrée Tension
Courant, Signal d’entrée Tension 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (à commutation calibrée), Signal d’entrée Courant 0 … 20 mA; 4 … 20 mA (à commutation calibrée), Résistance entrée (courant) ≤ 50 Ω
| Marque | |
|---|---|
| Remarque |
Les connexions 3 (Us +) et 7 (Us +) ainsi que 4 (GND 3) et 8 (GND 3) sont pontées en interne. Capacité de charge actuelle entre connexion 3/4 et 7/8 max : 1A |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal d'entrée Courant |
0 … 20 mA; 4 … 20 mA (à commutation calibrée) |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
≥ 100 kΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
30 V |
| Réglage du Zéro/Gain (Span) |
± 3 % de la valeur finale |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal de sortie courant |
0 … 20 mA; 4 … 20 mA; 0 … 10 mA; 2 … 10 mA (à commutation calibrée) |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Fréquence max. |
100 Hz / 5 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
3 ,5 ms (100 Hz); 100 µs (5 kHz) |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,2 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Type d'alimentation |
24 V DC |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 25 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |

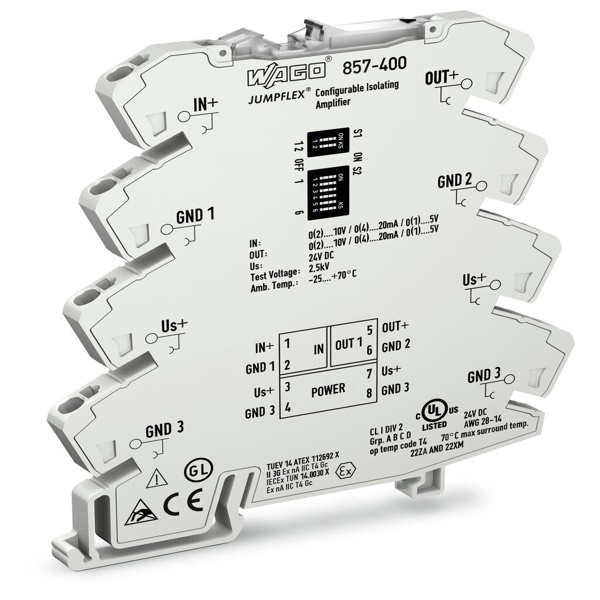

Amplificateur isolateur 857-400 WAGO
857-400
| Marque | |
|---|---|
| Remarque |
Les connexions 3 (Us +) et 7 (Us +) ainsi que 4 (GND 3) et 8 (GND 3) sont pontées en interne. Capacité de charge actuelle entre connexion 3/4 et 7/8 max : 1A |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal d'entrée Courant |
0 … 20 mA; 4 … 20 mA (à commutation calibrée) |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
≥ 100 kΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
30 V |
| Réglage du Zéro/Gain (Span) |
± 3 % de la valeur finale |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal de sortie courant |
0 … 20 mA; 4 … 20 mA; 0 … 10 mA; 2 … 10 mA (à commutation calibrée) |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Fréquence max. |
100 Hz / 5 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
3 ,5 ms (100 Hz); 100 µs (5 kHz) |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,2 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Type d'alimentation |
24 V DC |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 25 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |
