Amplificateur isolateur; Signal d’entrée de courant et de tension bipolaire; Signal de sortie de tension et de courant bipolaire; Réglage du Zéro/Gain (Span); Configuration par commutateur DIP; Tension d’alimentation 24 V DC; Largeur 6 mm; 2,50 mm² 857-409 WAGO, Remarque de sécurité 1 Input and output must be safely isolated from any hazardous live parts!, Possibilités configuration Commutateurs DIP
Potentiometer
Commutateurs DIP, Type de signal d’entrée Tension
Courant, Signal d’entrée Tension ±5 V; 0 … 5 V; 1 … 5 V; ±10 V; 0 … 10 V; 2 … 10 V, Signal d’entrée Courant ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA, Résistance entrée (courant) ≤ 50 Ω
| Marque | |
|---|---|
| Remarque de sécurité 1 |
Input and output must be safely isolated from any hazardous live parts! |
| Possibilités configuration |
Commutateurs DIP Potentiometer Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
±5 V; 0 … 5 V; 1 … 5 V; ±10 V; 0 … 10 V; 2 … 10 V |
| Signal d'entrée Courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
1 MΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
32 V |
| Réglage du Zéro/Gain (Span) |
5 % de la valeur finale |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Fréquence max. |
100 Hz / 5 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
3 ,5 ms (100 Hz); 68 µs (5 kHz) |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,2 % de la valeur finale |
| Erreur de transmission |
≤ 15 % |
| Type d'alimentation |
24 VDC (SELV) |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 20 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |

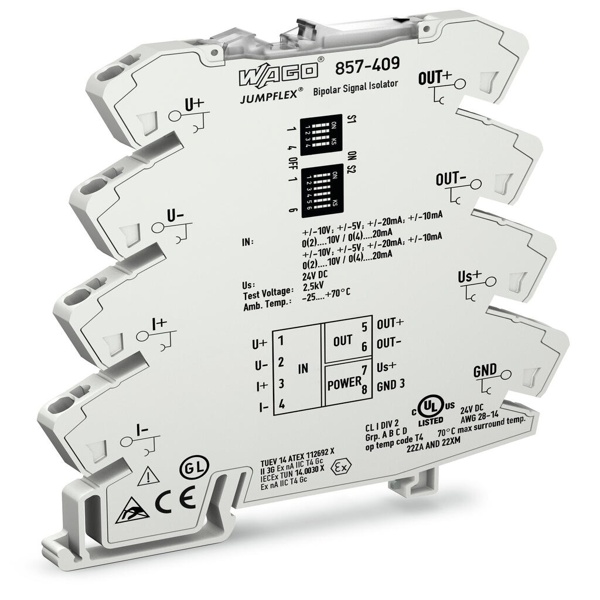

Amplificateur isolateur 857-409 WAGO
857-409
| Marque | |
|---|---|
| Remarque de sécurité 1 |
Input and output must be safely isolated from any hazardous live parts! |
| Possibilités configuration |
Commutateurs DIP Potentiometer Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
±5 V; 0 … 5 V; 1 … 5 V; ±10 V; 0 … 10 V; 2 … 10 V |
| Signal d'entrée Courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
1 MΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
32 V |
| Réglage du Zéro/Gain (Span) |
5 % de la valeur finale |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Fréquence max. |
100 Hz / 5 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
3 ,5 ms (100 Hz); 68 µs (5 kHz) |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,2 % de la valeur finale |
| Erreur de transmission |
≤ 15 % |
| Type d'alimentation |
24 VDC (SELV) |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 20 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |
Description
Fiche technique
Fiche technique – Amplificateur isolateur 857-409 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Convertisseurs de mesure et amplificateurs isolateurs".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
