Amplificateur isolateur; Signal d’entrée de courant et de tension; Tension d’alimentation 24 V DC; Largeur 6 mm 857-424 WAGO, Remarque Utilisez des lignes de signal blindées !
Utilisez uniquement des lignes de signal blindées pour les signaux d’entrée et de sortie analogiques.
Ce n’est qu’alors que vous pouvez vous assurer que la précision et l’immunité aux interférences spécifiées pour l’appareil peuvent être atteintes, même en présence d’interférences agissant sur le câble de signal., Possibilités configuration Commutateurs DIP
Commutateurs DIP, Type de signal d’entrée Tension
Courant, Signal d’entrée Tension 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V, Signal d’entrée Courant 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA, Résistance entrée (courant) ≤ 50 Ω
| Marque | |
|---|---|
| Remarque |
même en présence d'interférences agissant sur le câble de signal. |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal d'entrée Courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
≥ 100 kΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
30 V |
| Type de signal de sortie |
Tension Courant |
| Signal de sortie Tension |
0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (à commutation calibrée) |
| Charge sortie tension |
≥ 2 kΩ (par canal) |
| Charge sortie courant |
≤ 600 Ωpar canal |
| Fréquence max. |
100 Hz / 1 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
2 ms (100 Hz); 650 µs (1 kHz) ,5 |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Type d'alimentation |
24 VDC (SELV) |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
-60 … +30 % |
| Consommation de courant |
< 27 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |

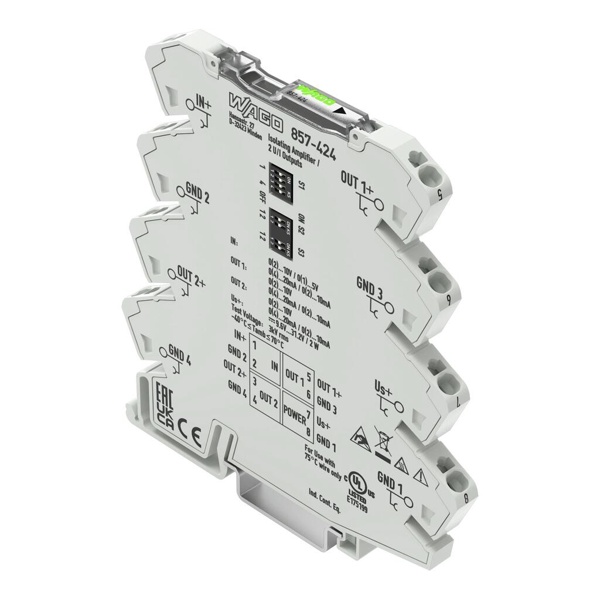

Amplificateur isolateur 857-424 WAGO
857-424
| Marque | |
|---|---|
| Remarque |
même en présence d'interférences agissant sur le câble de signal. |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Tension Courant |
| Signal d'entrée Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal d'entrée Courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Résistance entrée (courant) |
≤ 50 Ω |
| Résistance entrée (tension) |
≥ 100 kΩ |
| Courant d'entrée max. |
50 mA |
| Tension d'entrée max. |
30 V |
| Type de signal de sortie |
Tension Courant |
| Signal de sortie Tension |
0 … 10 V; 2 … 10 V (à commutation calibrée) |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (à commutation calibrée) |
| Charge sortie tension |
≥ 2 kΩ (par canal) |
| Charge sortie courant |
≤ 600 Ωpar canal |
| Fréquence max. |
100 Hz / 1 kHz (commutation par commutateurs DIP) |
| Temps de réponse typ. |
2 ms (100 Hz); 650 µs (1 kHz) ,5 |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Type d'alimentation |
24 VDC (SELV) |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
-60 … +30 % |
| Consommation de courant |
< 27 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |
