Convertisseur de signal; Signal d’entrée de courant; Signal de sortie de tension et de courant; Sortie de relais et digitale; Configuration par logiciel; Tension d’alimentation 24 V DC; Largeur 22,5 mm 2857-550 WAGO, Remarque La tension d’alimentation du produit est de 24 V DC et peut être pontée par l’intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante, il faut s’assurer que le courant total maximal admissible de 2 A ne soit pas dépassé.
Autres possibilités de réglage par l’interface du logiciel de configuration WAGO ou via l’écran de configuration WAGO, Possibilités configuration Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Afficheur de configuration WAGO
Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Afficheur de configuration WAGO, Type de signal d’entrée Courant, Signal d’entrée Courant AC 0,5 … 100 A DC ±100 A, Plage de fréquence 15 … 1000 Hz, Courant d’entrée max. 100A AC/DC
| Marque | |
|---|---|
| Remarque |
La tension d'alimentation du produit est de 24 V DC et peut être pontée par l'intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante |
| Possibilités configuration | |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
5 … 100 A DC ±100 A ,AC 0 |
| Plage de fréquence |
15 … 1000 Hz |
| Courant d'entrée max. |
100A AC/DC |
| Seuil de déclenchement |
500 mA (AC); 250 mA (DC) |
| Résolution (Courant) |
10 mA |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 1 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
3 V ,Tension d'alimentation appliquée – 0 |
| Seuils de commutation |
1 ou 2 (réglable) |
| Rigidité diélectrique |
1kVrms |
| Nombre relais RT |
1 |
| Matériau du contact |
AgNi + Au |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Fréquence max. |
3 ,3 kHz |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms (DC ; par filtre logiciel 3/paramétrage par défaut); 250 ms (AC) |
| Technique de connexion |
Push-in CAGE CLAMP® |

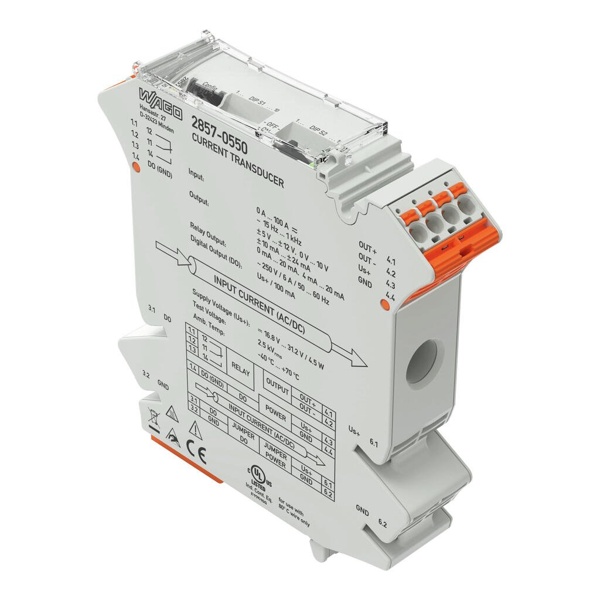

Convertisseur de signal 2857-550 WAGO
2857-550
| Marque | |
|---|---|
| Remarque |
La tension d'alimentation du produit est de 24 V DC et peut être pontée par l'intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante |
| Possibilités configuration | |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
5 … 100 A DC ±100 A ,AC 0 |
| Plage de fréquence |
15 … 1000 Hz |
| Courant d'entrée max. |
100A AC/DC |
| Seuil de déclenchement |
500 mA (AC); 250 mA (DC) |
| Résolution (Courant) |
10 mA |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 1 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
3 V ,Tension d'alimentation appliquée – 0 |
| Seuils de commutation |
1 ou 2 (réglable) |
| Rigidité diélectrique |
1kVrms |
| Nombre relais RT |
1 |
| Matériau du contact |
AgNi + Au |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Fréquence max. |
3 ,3 kHz |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms (DC ; par filtre logiciel 3/paramétrage par défaut); 250 ms (AC) |
| Technique de connexion |
Push-in CAGE CLAMP® |
