Convertisseur de signal; Signal d’entrée de courant; Signal de sortie de tension et de courant; Sortie digitale; Configuration par logiciel; Tension d’alimentation 24 V DC; Largeur 6 mm; 2,50 mm² 857-550 WAGO, Remarque autres possibilités de réglage par l’interface du logiciel de configuration WAGO ou par l’interface de l’application de configuration WAGO, Possibilités configuration Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO, Type de signal d’entrée Courant, Signal d’entrée Courant AC/DC 0 … 1 A (IN 1); AC/DC 0 … 5 A (IN 2), Plage de fréquence 16 … 400 Hz, Résistance entrée (courant) 47 mΩ (IN 1); 10 mΩ (IN 2)
| Marque | |
|---|---|
| Remarque |
autres possibilités de réglage par l'interface du logiciel de configuration WAGO ou par l'interface de l'application de configuration WAGO |
| Possibilités configuration | |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
AC/DC 0 … 1 A (IN 1); AC/DC 0 … 5 A (IN 2) |
| Plage de fréquence |
16 … 400 Hz |
| Résistance entrée (courant) |
47 mΩ (IN 1); 10 mΩ (IN 2) |
| Courant d'entrée max. |
10 A (IN 1 ; 5 s) ; 15 A (IN 2 ; 5 s) |
| Seuil de déclenchement |
2 mA (IN 1) ; 4 mA (IN 2) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ (On peut arriver à des limitations selon la température d'utilisation) |
| Charge sortie courant |
≤ 600 ΩOn peut arriver à des limitations selon la température d'utilisation |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 (réglable) |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,4 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Technique de connexion |
Push-in CAGE CLAMP® |

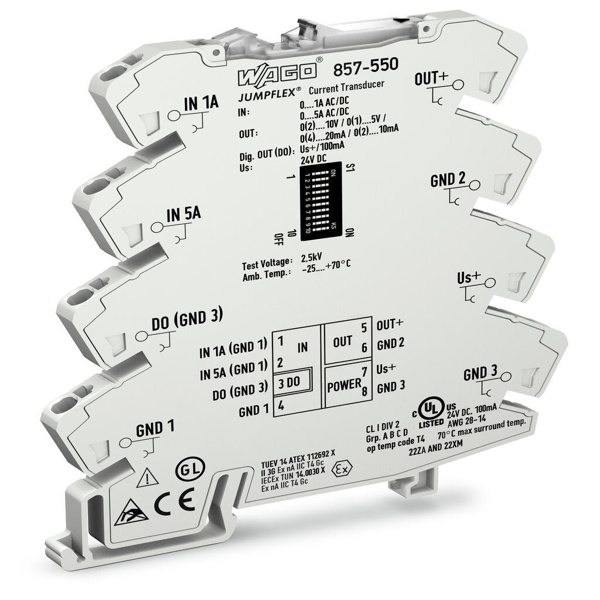

Convertisseur de signal 857-550 WAGO
857-550
| Marque | |
|---|---|
| Remarque |
autres possibilités de réglage par l'interface du logiciel de configuration WAGO ou par l'interface de l'application de configuration WAGO |
| Possibilités configuration | |
| Type de signal d'entrée |
Courant |
| Signal d'entrée Courant |
AC/DC 0 … 1 A (IN 1); AC/DC 0 … 5 A (IN 2) |
| Plage de fréquence |
16 … 400 Hz |
| Résistance entrée (courant) |
47 mΩ (IN 1); 10 mΩ (IN 2) |
| Courant d'entrée max. |
10 A (IN 1 ; 5 s) ; 15 A (IN 2 ; 5 s) |
| Seuil de déclenchement |
2 mA (IN 1) ; 4 mA (IN 2) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ (On peut arriver à des limitations selon la température d'utilisation) |
| Charge sortie courant |
≤ 600 ΩOn peut arriver à des limitations selon la température d'utilisation |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 (réglable) |
| méthode de mesure |
Mesure de valeur efficace vraie (TRMS) ,valeur moyenne arithmétique |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms |
| Erreur de transmission typ. |
≤ 0 ,1 % de la valeur finale |
| Erreur de transmission max. |
≤ 0 ,4 % de la valeur finale |
| Coefficient de température |
≤ 0 ,01 %/K |
| Technique de connexion |
Push-in CAGE CLAMP® |
