Convertisseur de signal; Entrée pour boucles Rogowski; Signal de sortie de tension et de courant; Sortie digitale; Configuration par logiciel; Tension d’alimentation 24 V DC; Largeur 6 mm; 2,50 mm² 857-552 WAGO, Remarque autres possibilités de réglage par l’interface du logiciel de configuration WAGO ou par l’interface de l’application de configuration WAGO, Possibilités configuration Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO, Type de signal d’entrée Tension, Signal d’entrée Tension Signal sinusoïdal 50 Hz: AC 10,05 mV (RC1); AC 40,2 mV (RC2A); AC 90 mV (RC2B), Sensibilité RC2B: 22,5 mV/kA, Plage de mesure courant AC 500 A (RC1); AC 2000 A (RC2A); AC 4000 A (RC2B)
| Marque | |
|---|---|
| Remarque |
autres possibilités de réglage par l'interface du logiciel de configuration WAGO ou par l'interface de l'application de configuration WAGO |
| Possibilités configuration | |
| Type de signal d'entrée |
Tension |
| Signal d'entrée Tension |
05 mV (RC1); AC 40 ,2 mV (RC2A); AC 90 mV (RC2B) ,Signal sinusoïdal 50 Hz: AC 10 |
| Sensibilité |
5 mV/kA ,RC2B: 22 |
| Plage de mesure courant |
AC 500 A (RC1); AC 2000 A (RC2A); AC 4000 A (RC2B) |
| Plage de fréquence |
50 Hz (Signal sinusoïdal) |
| Seuil de déclenchement |
≤ 1 % (de la valeur nominale de la plage de mesure) |
| Résolution (Courant) |
250 mA (RC1) 1 A (RC2A) 1 ,5 A (RC2B) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 1 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 (réglable) |
| Fréquence max. |
2 kHz |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms |
| Erreur de transmission max. |
≤ 1 % (par rapport à la fin de plage de mesure) |
| Coefficient de température |
≤ 0 ,01 %/K |
| Technique de connexion |
Push-in CAGE CLAMP® |

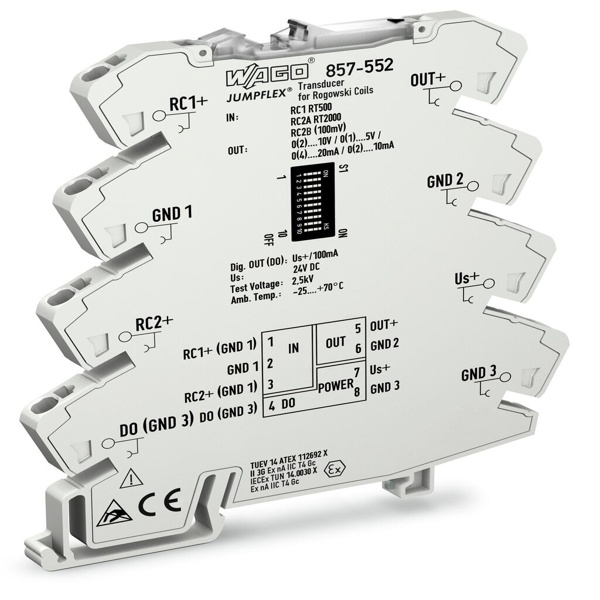

Convertisseur de signal 857-552 WAGO
857-552
| Marque | |
|---|---|
| Remarque |
autres possibilités de réglage par l'interface du logiciel de configuration WAGO ou par l'interface de l'application de configuration WAGO |
| Possibilités configuration | |
| Type de signal d'entrée |
Tension |
| Signal d'entrée Tension |
05 mV (RC1); AC 40 ,2 mV (RC2A); AC 90 mV (RC2B) ,Signal sinusoïdal 50 Hz: AC 10 |
| Sensibilité |
5 mV/kA ,RC2B: 22 |
| Plage de mesure courant |
AC 500 A (RC1); AC 2000 A (RC2A); AC 4000 A (RC2B) |
| Plage de fréquence |
50 Hz (Signal sinusoïdal) |
| Seuil de déclenchement |
≤ 1 % (de la valeur nominale de la plage de mesure) |
| Résolution (Courant) |
250 mA (RC1) 1 A (RC2A) 1 ,5 A (RC2B) |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 1 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Tension de commutation |
Tension d'alimentation appliquée |
| Seuils de commutation |
1 (réglable) |
| Fréquence max. |
2 kHz |
| Filtre logiciel |
Valeur moyenne mobile (niveau de filtre: 30) |
| Temps de réponse typ. |
60 ms |
| Erreur de transmission max. |
≤ 1 % (par rapport à la fin de plage de mesure) |
| Coefficient de température |
≤ 0 ,01 %/K |
| Technique de connexion |
Push-in CAGE CLAMP® |
