Convertisseur de mesure de température pour sondes RTD; Signal de sortie de tension et de courant; Configuration par commutateur DIP; Tension d’alimentation 24 V DC; Largeur 6 mm; gris clair 857-800 WAGO, Possibilités configuration Commutateurs DIP
Commutateurs DIP, Type de signal d’entrée Capteurs Pt
Résistance, Types de capteurs (RTD) Pt100
Pt200
Pt500
Pt1000, Courant d’alim du capteur ≤ 0,5 mA, Plage mesure température -200 … 850°C, Plage d’entrée résistance 0 … 1 kΩ; 0 … 4,5 kΩ
| Marque | |
|---|---|
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Capteurs Pt Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage d'entrée résistance |
0 … 1 kΩ; 0 … 4 ,5 kΩ |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Temps de réponse typ. |
180 ms (2 conducteurs); 360 ms (3 conducteurs) |
| Erreur de transmission typ. |
≤ 0 ,1 % dans le cas d'une plage de mesure sans limites |
| Erreur de mesure réglée |
≤ ((10 K/plage de mesure définie [K]) + 0 ,1) % |
| Coefficient de température |
≤ 0 ,02 %/K |
| Type d'alimentation |
24 V DC |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 40 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |

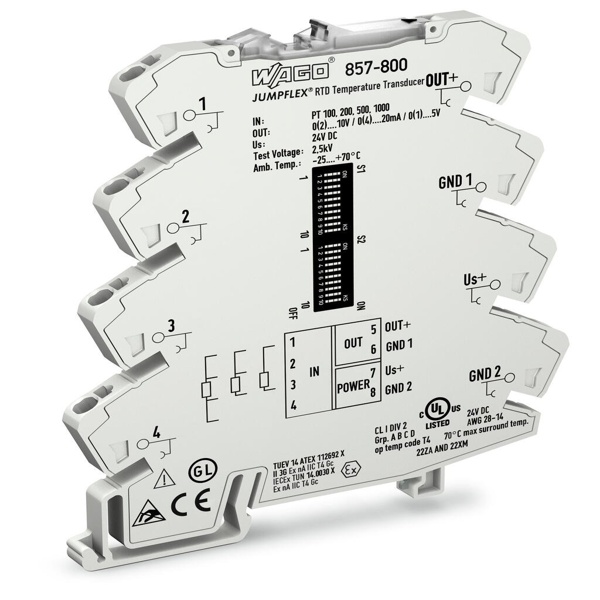

Convertisseur de mesure de température pour sondes RTD 857-800 WAGO
857-800
| Marque | |
|---|---|
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Capteurs Pt Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage d'entrée résistance |
0 … 1 kΩ; 0 … 4 ,5 kΩ |
| Type de signal de sortie |
Courant Tension |
| Signal de sortie Tension |
0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Signal de sortie courant |
0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Charge sortie tension |
≥ 2 kΩ |
| Charge sortie courant |
≤ 600 Ω |
| Temps de réponse typ. |
180 ms (2 conducteurs); 360 ms (3 conducteurs) |
| Erreur de transmission typ. |
≤ 0 ,1 % dans le cas d'une plage de mesure sans limites |
| Erreur de mesure réglée |
≤ ((10 K/plage de mesure définie [K]) + 0 ,1) % |
| Coefficient de température |
≤ 0 ,02 %/K |
| Type d'alimentation |
24 V DC |
| Tension d'alim nominale |
DC 24 V |
| Plage tension d'alim |
±30 % |
| Consommation de courant |
≤ 40 mA |
| Technique de connexion |
Push-in CAGE CLAMP® |
