Relais à seuils; Capteurs RTD; 1T; Sortie digitale; Configuration par logiciel; Tension d’alimentation 24 V DC; Largeur 12,5 mm 2857-533 WAGO, Remarque La tension d’alimentation du produit est de 24 V DC et peut être pontée par l’intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante, il faut s’assurer que le courant total maximal admissible de 2 A ne soit pas dépassé.
autres possibilités de réglage par l’interface du logiciel de configuration WAGO ou par l’interface de l’application de configuration WAGO, Possibilités configuration Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Afficheur de configuration WAGO
Commutateurs DIP
Logiciel de configuration interface WAGO
Application de configuration interface WAGO
Afficheur de configuration WAGO, Type de signal d’entrée Capteurs RTD
Potentiomètre
Résistance
| Marque | |
|---|---|
| Remarque |
La tension d'alimentation du produit est de 24 V DC et peut être pontée par l'intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante |
| Possibilités configuration | |
| Type de signal d'entrée |
Capteurs RTD Potentiomètre Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 Pt5000 Pt10000 Pt10 … Pt20000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage d'entrée résistance |
0 … 100 kΩ |
| Plage d'E potentiomètre |
0 … 100 kΩ |
| Tension de commutation |
3 V ,Tension d'alimentation appliquée – 0 |
| Seuils de commutation |
1 ou 2 (réglable) |
| Retard à l’enclenchement |
0 … 60 s (par logiciel) |
| Rigidité diélectrique |
1kVrms |
| Nbr relais T/cont fermeture |
1 |
| Matériau du contact |
AgNi + Au |
| Tension de commutation max. |
AC 250 V |
| Technique de connexion |
Push-in CAGE CLAMP® |

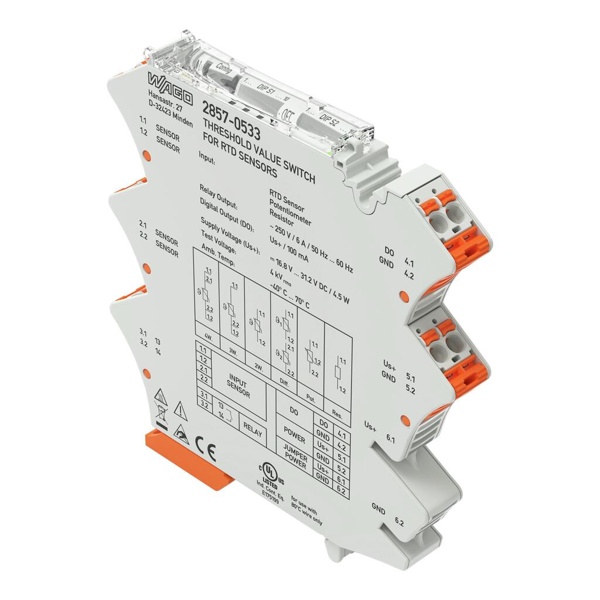

Relais à seuils capteurs RTD 1T 2857-533 WAGO
2857-533
| Marque | |
|---|---|
| Remarque |
La tension d'alimentation du produit est de 24 V DC et peut être pontée par l'intermédiaire des peignes de pontage latéraux (6.1) US+ (BR) et (6.2) GND 2 (BR). Pour cette variante |
| Possibilités configuration | |
| Type de signal d'entrée |
Capteurs RTD Potentiomètre Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 Pt5000 Pt10000 Pt10 … Pt20000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage d'entrée résistance |
0 … 100 kΩ |
| Plage d'E potentiomètre |
0 … 100 kΩ |
| Tension de commutation |
3 V ,Tension d'alimentation appliquée – 0 |
| Seuils de commutation |
1 ou 2 (réglable) |
| Retard à l’enclenchement |
0 … 60 s (par logiciel) |
| Rigidité diélectrique |
1kVrms |
| Nbr relais T/cont fermeture |
1 |
| Matériau du contact |
AgNi + Au |
| Tension de commutation max. |
AC 250 V |
| Technique de connexion |
Push-in CAGE CLAMP® |
