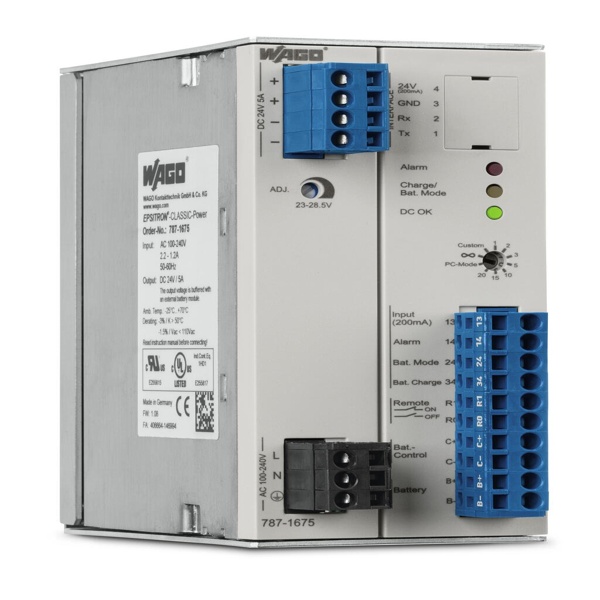

Alimentation à découpage primaire avec système de contrôle et de charge intégré; Classic; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; capable de communiquer; 10,00 mm² 787-1675 WAGO, Tension d’entrée Ue AC 100 … 240 V, Plage de tension d’entrée AC 85 … 264 V; DC 120 … 372 V, Derating tension d’entrée -1,5 %/V (< 110 V AC); -1 %/V (< 150 V DC), Plage de fréquence 44 … 66 Hz; 0 Hz, Courant d’entrée Ie ≤ 1,1 A (230 V AC; 5 A DC); ≤ 2,2 A (110 V AC; 5 A DC), Courant au démarrage ≤ 30 A
| Marque | |
|---|---|
| Tension d'entrée Ue |
AC 100 … 240 V |
| Plage de tension d'entrée |
AC 85 … 264 V; DC 120 … 372 V |
| Derating tension d'entrée |
-1 ,5 %/V (< 110 V AC); -1 %/V (< 150 V DC) |
| Plage de fréquence |
44 … 66 Hz; 0 Hz |
| Courant d’entrée Ie |
≤ 1 ,1 A (230 V AC; 5 A DC); ≤ 2 ,2 A (110 V AC; 5 A DC) |
| Courant au démarrage |
≤ 30 A |
| Correction facteur puiss |
Passive |
| Tension sortie Us |
DC 24 V (TBTS) |
| Plage de tension de sortie |
5 … 27 ,5 V (en fonctionnement secteur); 18 ,5 V DC (en mode tampon) ,DC 23 … 28 |
| Courant sortie Is |
5 A |
| Puissance de sortie |
120W |
| Ondulation résiduelle |
≤ 50 mV (Pointe – Pointe) |
| Limitation du courant |
1 ,1 x Ia Nom typ.; TopBoost |
| Comportement en surcharge |
Courant constant |
| Durée tampon |
1 s … 20 min ou permanent : mode PC ,réglable par logiciel |
| Seuil mise en marche |
5 V (réglable par logiciel ; préconfiguré : 22 V DC) ,DC 20 … 25 |
| Signalisation |
1 x LED Alarme (rouge) 1 x LED Battery-Charge (jaune) 1 x LED DC O.K. (verte) 3 x Signal de sortie (24 V DC; max. 200 mA au total) 1 x Interface RS-232 |
| Indication fonctionnement |
LED verte (DC O.K.) LED jaune (Battery-Mode) LED rouge (Alarme) |
| Puissance dissipée PV |
≤ 5 ,2 W (En mode tampon; 24V DC; 5 A); ≤ 17 W (fonctionnement sur secteur; 230 V AC; 24 V DC; 5 A); ≤ 22 W |
| Puissance dissipée |
30 W (90 V AC; En charge) |
Alimentation à découpage primaire avec système de contrôle et de charge intégré; Classic; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; capable de communiquer; 10,00 mm² 787-1675 WAGO
787-1675
| Marque | |
|---|---|
| Tension d'entrée Ue |
AC 100 … 240 V |
| Plage de tension d'entrée |
AC 85 … 264 V; DC 120 … 372 V |
| Derating tension d'entrée |
-1 ,5 %/V (< 110 V AC); -1 %/V (< 150 V DC) |
| Plage de fréquence |
44 … 66 Hz; 0 Hz |
| Courant d’entrée Ie |
≤ 1 ,1 A (230 V AC; 5 A DC); ≤ 2 ,2 A (110 V AC; 5 A DC) |
| Courant au démarrage |
≤ 30 A |
| Correction facteur puiss |
Passive |
| Tension sortie Us |
DC 24 V (TBTS) |
| Plage de tension de sortie |
5 … 27 ,5 V (en fonctionnement secteur); 18 ,5 V DC (en mode tampon) ,DC 23 … 28 |
| Courant sortie Is |
5 A |
| Puissance de sortie |
120W |
| Ondulation résiduelle |
≤ 50 mV (Pointe – Pointe) |
| Limitation du courant |
1 ,1 x Ia Nom typ.; TopBoost |
| Comportement en surcharge |
Courant constant |
| Durée tampon |
1 s … 20 min ou permanent : mode PC ,réglable par logiciel |
| Seuil mise en marche |
5 V (réglable par logiciel ; préconfiguré : 22 V DC) ,DC 20 … 25 |
| Signalisation |
1 x LED Alarme (rouge) 1 x LED Battery-Charge (jaune) 1 x LED DC O.K. (verte) 3 x Signal de sortie (24 V DC; max. 200 mA au total) 1 x Interface RS-232 |
| Indication fonctionnement |
LED verte (DC O.K.) LED jaune (Battery-Mode) LED rouge (Alarme) |
| Puissance dissipée PV |
≤ 5 ,2 W (En mode tampon; 24V DC; 5 A); ≤ 17 W (fonctionnement sur secteur; 230 V AC; 24 V DC; 5 A); ≤ 22 W |
| Puissance dissipée |
30 W (90 V AC; En charge) |
Description
Fiche technique
Fiche technique – Alimentation à découpage primaire avec système de contrôle et de charge intégré; Classic; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; capable de communiquer; 10,00 mm² 787-1675 WAGO
La fiche technique pour ce produit n'est pas encore disponible. Notre équipe technique travaille actuellement sur la documentation complète de notre catégorie "Modules d'alimentation".
Pour obtenir des informations techniques détaillées sur ce produit, n'hésitez pas à nous contacter directement. Nos experts se feront un plaisir de vous accompagner dans votre projet.
