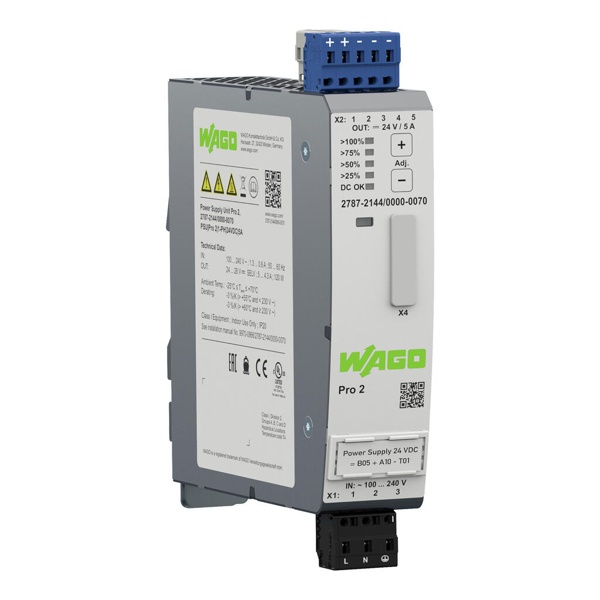

Alimentation; Pro 2; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; TopBoost + PowerBoost; Vernis de protection; capable de communiquer 2787-2144/000-070 WAGO, Phases 1, Tension d’entrée Ue 1 x AC 100 … 240 V, Plage de tension d’entrée 1 x AC 90 … 264 V; DC 130 … 240 V, Plage de fréquence 50 … 60 Hz, Courant d’entrée Ie ≤ 1 A (240 V AC; charge nominale); ≤ 1,8 A (100 V AC; charge nominale), Courant au démarrage ≤ 9 A (après 1 ms)
| Marque | |
|---|---|
| Phases |
1 |
| Tension d'entrée Ue |
1 x AC 100 … 240 V |
| Plage de tension d'entrée |
1 x AC 90 … 264 V; DC 130 … 240 V |
| Plage de fréquence |
50 … 60 Hz |
| Courant d’entrée Ie |
≤ 1 A (240 V AC; charge nominale); ≤ 1 ,8 A (100 V AC; charge nominale) |
| Courant au démarrage |
≤ 9 A (après 1 ms) |
| Correction facteur puiss |
active |
| Délai coupure secteur |
≥ 20 ms (230 V AC) |
| Tension sortie Us |
DC 24 V (TBTS) |
| Plage de tension de sortie |
DC 24 … 28 V (réglable) |
| Courant sortie Is |
5 A (24 V DC) |
| Puissance de sortie |
120W |
| Ondulation résiduelle |
≤ 70 mV (Pointe – Pointe) |
| Limitation du courant |
1 ,1 x Ia Nom typ. |
| Comportement en surcharge |
TopBoost / PowerBoost / mode à courant constant limité dans le temps (autres comportements en surcharge réglables) |
| PowerBoost |
5 A (5 s) ,DC 7 |
| TopBoost |
jusqu'à 600 % |
| Signalisation | |
| Communication |
Interface de communication ,utilisable avec câble de communication USB WAGO (750-923) ou module de communication IO-Link (2789-9080) ou module de communication Modbus RTU (2789-9015) |
| Puissance dissipée PV |
≤ 1 W (Stand-by (veille)); ≤ 2 W (À vide); ≤ 10 W (230 V AC; charge nominale) |
| Rendement typ. |
8 % (230 V AC; 5 A; 25 °C) ,93 |
| Fusible interne |
3 A / 250 V AC ,T 6 |
| Fusible en amont nécessaire |
Pour tension d'entrée DC ,un fusible externe DC est nécessaire Pour tension d'entrée DC ,un fusible externe DC est nécessaire |
Alimentation; Pro 2; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; TopBoost + PowerBoost; Vernis de protection; capable de communiquer 2787-2144/000-070 WAGO
2787-2144/000-070
| Marque | |
|---|---|
| Phases |
1 |
| Tension d'entrée Ue |
1 x AC 100 … 240 V |
| Plage de tension d'entrée |
1 x AC 90 … 264 V; DC 130 … 240 V |
| Plage de fréquence |
50 … 60 Hz |
| Courant d’entrée Ie |
≤ 1 A (240 V AC; charge nominale); ≤ 1 ,8 A (100 V AC; charge nominale) |
| Courant au démarrage |
≤ 9 A (après 1 ms) |
| Correction facteur puiss |
active |
| Délai coupure secteur |
≥ 20 ms (230 V AC) |
| Tension sortie Us |
DC 24 V (TBTS) |
| Plage de tension de sortie |
DC 24 … 28 V (réglable) |
| Courant sortie Is |
5 A (24 V DC) |
| Puissance de sortie |
120W |
| Ondulation résiduelle |
≤ 70 mV (Pointe – Pointe) |
| Limitation du courant |
1 ,1 x Ia Nom typ. |
| Comportement en surcharge |
TopBoost / PowerBoost / mode à courant constant limité dans le temps (autres comportements en surcharge réglables) |
| PowerBoost |
5 A (5 s) ,DC 7 |
| TopBoost |
jusqu'à 600 % |
| Signalisation | |
| Communication |
Interface de communication ,utilisable avec câble de communication USB WAGO (750-923) ou module de communication IO-Link (2789-9080) ou module de communication Modbus RTU (2789-9015) |
| Puissance dissipée PV |
≤ 1 W (Stand-by (veille)); ≤ 2 W (À vide); ≤ 10 W (230 V AC; charge nominale) |
| Rendement typ. |
8 % (230 V AC; 5 A; 25 °C) ,93 |
| Fusible interne |
3 A / 250 V AC ,T 6 |
| Fusible en amont nécessaire |
Pour tension d'entrée DC ,un fusible externe DC est nécessaire Pour tension d'entrée DC ,un fusible externe DC est nécessaire |
Description
Fiche technique
Fiche technique – Alimentation; Pro 2; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; TopBoost + PowerBoost; Vernis de protection; capable de communiquer 2787-2144/000-070 WAGO
Pour vous accompagner dans vos choix techniques et garantir une intégration optimale dans vos environnements industriels, nous mettons à votre disposition la fiche technique complète de notre catégorie "Modules d'alimentation". Ce document détaille l'ensemble des caractéristiques mécaniques, dimensionnelles et fonctionnelles du produit, afin de vous fournir toutes les informations nécessaires à son utilisation, sa compatibilité et sa conformité avec vos exigences.
Vous pouvez consulter ou télécharger cette fiche à tout moment pour approfondir votre étude technique ou la transmettre à vos équipes d'ingénierie et d'approvisionnement.
