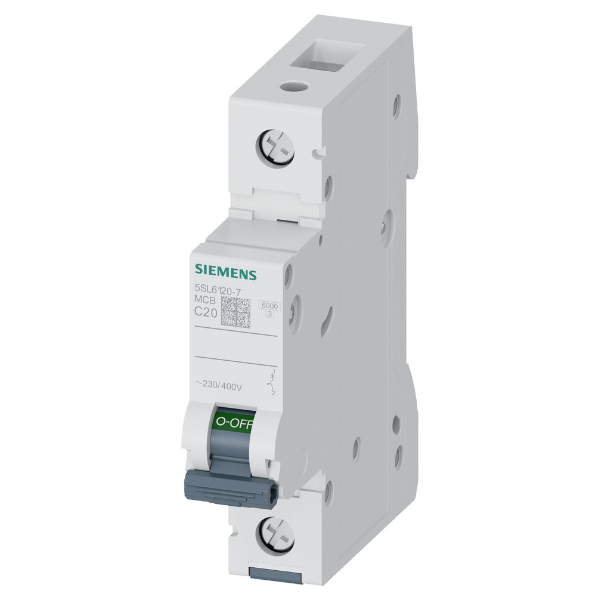

Disjoncteur miniature 5SL6120-7 SIEMENS

Disjoncteur Siemens 5SL6120-7 – Courbe C, 20 A, 1P – Protection fiable pour circuits 230/400 V

Le disjoncteur Siemens 5SL6120-7 de la gamme SENTRON est conçu pour sécuriser les circuits électriques unipolaires en 230/400 V. Avec sa courbe de déclenchement C, son intensité nominale de 20 A et un pouvoir de coupure de 6 kA, il garantit une protection efficace contre les surcharges et les courts-circuits. Compact (1 module DIN), il s’intègre facilement dans les tableaux résidentiels ou tertiaires, tout en respectant les normes de sécurité électrique comme la NF C 15-100.

Pourquoi choisir un disjoncteur courbe C ?

La courbe C permet un déclenchement entre 5 à 10 fois l’intensité nominale, ce qui la rend adaptée aux circuits standards (éclairage, prises, petits appareils électroménagers). Elle protège efficacement tout en évitant les déclenchements intempestifs, notamment lors des démarrages de charges modérément inductives.

Avantages clés du 5SL6120-7 :

• Format compact 1P (1 pôle), gain de place dans les coffrets électriques
• Courbe C 20 A : équilibre entre réactivité et tolérance au courant d’appel
• Pouvoir de coupure 6 kA conforme EN 60898 / IEC 60947-2
• Touch protection (IP20) intégré pour une installation sécurisée
• Conception sans halogène, sans silicone – respect de l’environnement
• Compatible avec accessoires modulaires Siemens
• Large plage de câbles acceptés : jusqu’à 25 mm²
• Installation facile sur rail DIN – montage dans toutes les positions

Applications recommandées du 5SL6120-7 :

• Tableaux électriques résidentiels (studio, T1-T3, logement collectif)
• Circuits de prises, éclairage, électroménager léger
• Extensions ou rénovations de circuits existants
• Tableaux tertiaires ou techniques de petite puissance

Durabilité et performance environnementale :

Le disjoncteur 5SL6120-7 s’inscrit dans une démarche responsable. Il est conçu sans substances halogénées ni silicone, limitant les émissions toxiques en cas d’incendie. Grâce à sa faible dissipation thermique (2,2 W par pôle) et une longévité de 10 000 manœuvres, il offre une performance durable. De plus, il bénéficie d’une déclaration environnementale (EPD) avec un impact carbone total de seulement 28,2 kg CO₂ eq, dont 27,5 kg liés à l’utilisation.

Installation et compatibilité :

Ce modèle est compatible avec les câbles rigides, souples ou à embout (de 0,75 à 25 mm²), avec un couple de serrage sécurisé entre 2,5 et 3 N·m. Son format 18 mm de largeur permet de l’intégrer facilement même dans les coffrets les plus étroits. Il supporte des conditions extrêmes, de -25 °C à +45 °C, et offre une installation en toute position.

Focus : La norme NF C 15-100

Ce produit respecte la norme française NF C 15-100, indispensable pour garantir la sécurité des installations électriques basse tension. Cette conformité est un gage de fiabilité, autant pour les électriciens professionnels que pour les particuliers exigeants.

➡️ Ce disjoncteur est-il adapté aux tableaux d’un logement ?
Oui, il est parfaitement adapté aux circuits 230 V des installations résidentielles monophasées.

➡️ Est-il conforme à la norme NF C 15-100 ?
Oui, il répond aux exigences de cette norme pour les installations électriques en France.

➡️ Peut-on l’utiliser pour un circuit de prises ou d’éclairage ?
Oui, à condition que l’intensité du circuit ne dépasse pas 20 A et que la section des câbles soit compatible.

➡️ Est-il durable ?
Oui, il supporte jusqu’à 10 000 cycles et son impact environnemental est maîtrisé grâce à sa conception écoresponsable.
