Support +33 1 80 86 52 80
| Marque | |
|---|---|
| Remarque |
Attention : les fichiers EDS sont nécessaires ! Les fichiers EDS peuvent être téléchargés gratuitement sous www.wago.com |
| Communication |
DeviceNet |
| Visualisation |
sans |
| CPU |
16 bits |
| Langages programmation |
Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC) |
| Environnement programmation |
WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3) |
| Possibilités configuration |
Fichier de description appareil EDS WAGO-I/O-CHECK |
| Temps de cycle |
< 3 ms pour 1000 instructions de bit / 256 Dig. E/S |
| Vitesse transmission |
250 kBd ,500 kBd (125 kBd ,500 kBd) |
| Longueur segment bus |
500 m |
| Moyen Comm/bus terrain1 |
2mm² + 2 x 0 ,32 mm² ,7 mm² ; Ligne de dérivation: 2 x 0 ,82 mm² + 2 x 1 ,Conducteur Cu blindé ; Câble de bus à distance: 2 x 0 |
| Coupleurs connectés maître |
64 |
| Nombre de points E/S |
6000 |
| Mémoire programme |
128 KB |
| Mémoire données |
64 KB |
| Mémoire sauvegardée |
8Kbytes |
| Mémoire d'E bus terrain |
512Byte |
| Mémoire sorties bus terrain |
512Byte |
| Nombre d'E/S par nœud |
64 |
| Type de cartes mémoire |
1024 Bytes/1024 Bytes |
| DeviceNet-Caractéristiques |
Polled I/O Message Connection Strobed I/O Message Connection Change of State Cyclic Message Connection UCMM à l'aide des blocs fonctionnels Possibilité de le programmer en tant que DeviceNet-Master |
| Éléments d'affichage |
alimentation terrain ,B) verte : état alimentation système ,état programmable par utilisateur ; LED (A ,LED (OVERF) rouge : erreur appareil ; LED (RUN) verte : état appareil ; LED (BUS OFF) rouge : erreur réseau ; LED (CONNECT) verte : état réseau ; LED (I/O ,USR) rouge/verte/orange : état bus interne |
| Tension d'alimentation |
24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®) |
| Courant d'E DeviceNet 11V |
120mA |
| Courant d'entrée charge 24V |
500mA |
| Rendement bloc d'alim 24V |
87% |
| Conso courant alim. sys 5V |
350mA |
| Courant alim. sys 5V |
1 650mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance |
| Cap. charge cont puissance |
10A |
| Contacts puissance sortant |
3 |
| Connexion: comm/bus terrain |
DeviceNet: 1 x Connecteur mâle; 5 pôles |
| connexion : alim système |
2 x CAGE CLAMP® |
| Rraccordement: alim terrain |
6 x CAGE CLAMP® |
750-806
| Marque | |
|---|---|
| Remarque |
Attention : les fichiers EDS sont nécessaires ! Les fichiers EDS peuvent être téléchargés gratuitement sous www.wago.com |
| Communication |
DeviceNet |
| Visualisation |
sans |
| CPU |
16 bits |
| Langages programmation |
Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC) |
| Environnement programmation |
WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3) |
| Possibilités configuration |
Fichier de description appareil EDS WAGO-I/O-CHECK |
| Temps de cycle |
< 3 ms pour 1000 instructions de bit / 256 Dig. E/S |
| Vitesse transmission |
250 kBd ,500 kBd (125 kBd ,500 kBd) |
| Longueur segment bus |
500 m |
| Moyen Comm/bus terrain1 |
2mm² + 2 x 0 ,32 mm² ,7 mm² ; Ligne de dérivation: 2 x 0 ,82 mm² + 2 x 1 ,Conducteur Cu blindé ; Câble de bus à distance: 2 x 0 |
| Coupleurs connectés maître |
64 |
| Nombre de points E/S |
6000 |
| Mémoire programme |
128 KB |
| Mémoire données |
64 KB |
| Mémoire sauvegardée |
8Kbytes |
| Mémoire d'E bus terrain |
512Byte |
| Mémoire sorties bus terrain |
512Byte |
| Nombre d'E/S par nœud |
64 |
| Type de cartes mémoire |
1024 Bytes/1024 Bytes |
| DeviceNet-Caractéristiques |
Polled I/O Message Connection Strobed I/O Message Connection Change of State Cyclic Message Connection UCMM à l'aide des blocs fonctionnels Possibilité de le programmer en tant que DeviceNet-Master |
| Éléments d'affichage |
alimentation terrain ,B) verte : état alimentation système ,état programmable par utilisateur ; LED (A ,LED (OVERF) rouge : erreur appareil ; LED (RUN) verte : état appareil ; LED (BUS OFF) rouge : erreur réseau ; LED (CONNECT) verte : état réseau ; LED (I/O ,USR) rouge/verte/orange : état bus interne |
| Tension d'alimentation |
24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®) |
| Courant d'E DeviceNet 11V |
120mA |
| Courant d'entrée charge 24V |
500mA |
| Rendement bloc d'alim 24V |
87% |
| Conso courant alim. sys 5V |
350mA |
| Courant alim. sys 5V |
1 650mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance |
| Cap. charge cont puissance |
10A |
| Contacts puissance sortant |
3 |
| Connexion: comm/bus terrain |
DeviceNet: 1 x Connecteur mâle; 5 pôles |
| connexion : alim système |
2 x CAGE CLAMP® |
| Rraccordement: alim terrain |
6 x CAGE CLAMP® |

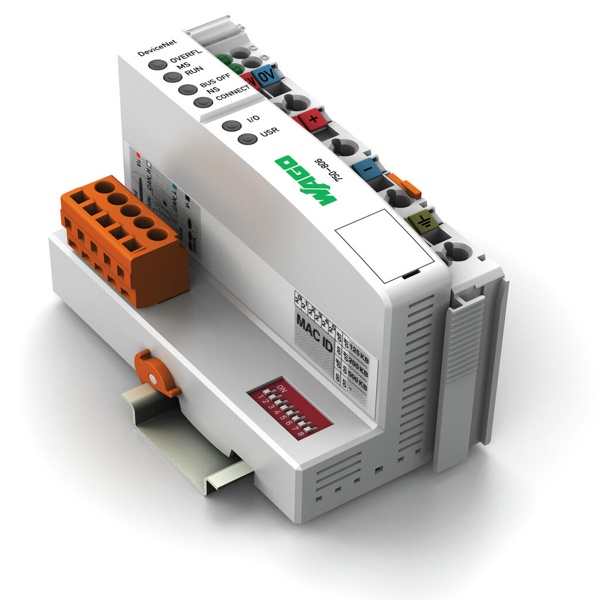

Contrôleur DeviceNet 750-806 WAGO, Remarque Attention : les fichiers EDS sont nécessaires !
Les fichiers EDS peuvent être téléchargés gratuitement sous www.wago.com, Communication DeviceNet, Visualisation sans, CPU 16 bits, Langages programmation Liste d’instructions (IL)
Schéma à contacts (LD)
Diagramme de Blocs Fonctionnels (FDB)
Continuous Function Chart (CFC)
Structuré (ST)
Grafcet (SFC), Environnement programmation WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)
