4 sorties à rapport cyclique variable; DC 24 V; 0,2 A; 20 kHz; Paramétrable; Extrem 750-677/040-000 WAGO, Nombre de sorties digitales 4, Courant de sortie par canal 0,2A, Courant de sortie short-circuit-protected; 0.4 A, short-circuit-protected in bridge mode, Fréquence commutation 20 kHz, Diagnostic per modul: undervoltage; per channel pair of a bridge: short circuit after Uout+ or Uout–, Fréquence de commutation 0 … 20,000 Hz; integer
| Marque | |
|---|---|
| Nombre de sorties digitales |
4 |
| Courant de sortie par canal |
0 ,2A |
| Courant de sortie |
short-circuit-protected in bridge mode ,short-circuit-protected; 0.4 A |
| Fréquence commutation |
20 kHz |
| Diagnostic |
per modul: undervoltage; per channel pair of a bridge: short circuit after Uout+ or Uout– |
| Fréquence de commutation |
0 … 20 ,000 Hz; integer |
| Taux d'impulsion |
0 … 100 %; 11-bit resolution |
| Mode de fonctionnement |
1: PWM DC (variable duty cycle); 2: PWM Frq (variable frequency); 3: PWM Frq – Cnt; 4: Pulse Frq – Cnt; 5: PWM Pulse – Dir |
| Unité d'adressage |
4 x 16-bit data; 4 x 8-bit control/status |
| Tension d'alimentation |
5 V DC; via contacts de données |
| Consommation courant d'alim |
85mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance (alimentation via contact à lame ; transmission via contact à ressort); Le derating doit être respecté! |
| Type de connexion E/S |
8 x CAGE CLAMP® |
| Type de connexion 1 |
des entrées/sorties |

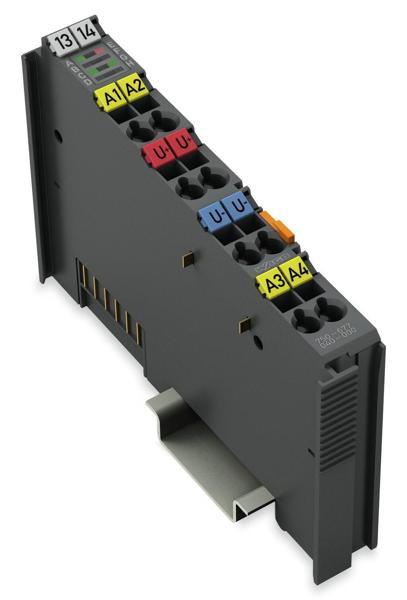

4 sorties à rapport cyclique variable 750-677/040-000 WAGO
750-677/040-000
| Marque | |
|---|---|
| Nombre de sorties digitales |
4 |
| Courant de sortie par canal |
0 ,2A |
| Courant de sortie |
short-circuit-protected in bridge mode ,short-circuit-protected; 0.4 A |
| Fréquence commutation |
20 kHz |
| Diagnostic |
per modul: undervoltage; per channel pair of a bridge: short circuit after Uout+ or Uout– |
| Fréquence de commutation |
0 … 20 ,000 Hz; integer |
| Taux d'impulsion |
0 … 100 %; 11-bit resolution |
| Mode de fonctionnement |
1: PWM DC (variable duty cycle); 2: PWM Frq (variable frequency); 3: PWM Frq – Cnt; 4: Pulse Frq – Cnt; 5: PWM Pulse – Dir |
| Unité d'adressage |
4 x 16-bit data; 4 x 8-bit control/status |
| Tension d'alimentation |
5 V DC; via contacts de données |
| Consommation courant d'alim |
85mA |
| Tension d'alim. terrain |
24 V DC (-25 … +30 %); via contacts de puissance (alimentation via contact à lame ; transmission via contact à ressort); Le derating doit être respecté! |
| Type de connexion E/S |
8 x CAGE CLAMP® |
| Type de connexion 1 |
des entrées/sorties |
