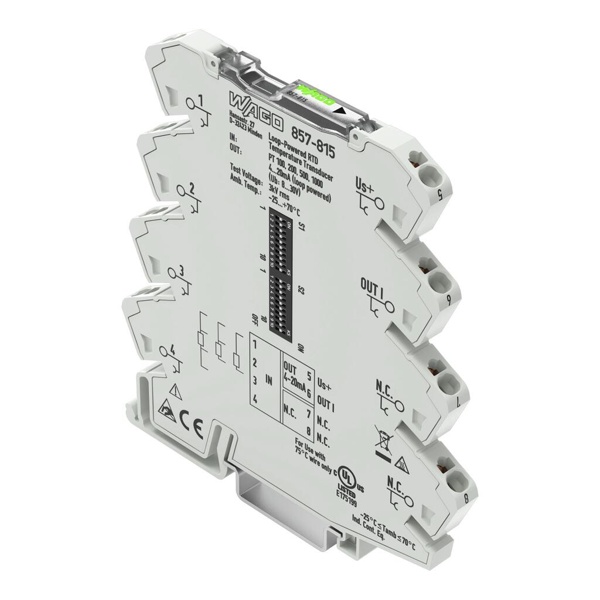

Convertisseur de mesure de température pour sondes RTD; Signal de sortie de courant; Alimentation par la boucle de sortie; Largeur 6 mm 857-815 WAGO, Remarque Utilisez des lignes de signal blindées !
Utilisez uniquement des lignes de signal blindées pour les signaux d’entrée et de sortie analogiques.
Ce n’est qu’alors que vous pouvez vous assurer que la précision et l’immunité aux interférences spécifiées pour l’appareil peuvent être atteintes, même en présence d’interférences agissant sur le câble de signal., Possibilités configuration Commutateurs DIP
Commutateurs DIP, Type de signal d’entrée Capteurs Pt
Résistance
| Marque | |
|---|---|
| Remarque |
même en présence d'interférences agissant sur le câble de signal. |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Capteurs Pt Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage de mesure (RTD) min. |
50K |
| Plage d'entrée résistance |
0 … 1 kΩ; 0 … 4 ,5 kΩ |
| Type de signal de sortie |
Courant |
| Signal de sortie courant |
4 … 20 mA; 20 … 4 mA |
| Charge sortie courant |
voir graphique de derating |
| Temps de réponse typ. |
1000 ms |
| Technique de connexion |
Push-in CAGE CLAMP® |
Convertisseur de mesure de température pour sondes RTD 857-815 WAGO
857-815
| Marque | |
|---|---|
| Remarque |
même en présence d'interférences agissant sur le câble de signal. |
| Possibilités configuration |
Commutateurs DIP Commutateurs DIP |
| Type de signal d'entrée |
Capteurs Pt Résistance |
| Types de capteurs (RTD) |
Pt100 Pt200 Pt500 Pt1000 |
| Courant d'alim du capteur |
≤ 0 ,5 mA |
| Plage mesure température |
-200 … 850°C |
| Plage de mesure (RTD) min. |
50K |
| Plage d'entrée résistance |
0 … 1 kΩ; 0 … 4 ,5 kΩ |
| Type de signal de sortie |
Courant |
| Signal de sortie courant |
4 … 20 mA; 20 … 4 mA |
| Charge sortie courant |
voir graphique de derating |
| Temps de réponse typ. |
1000 ms |
| Technique de connexion |
Push-in CAGE CLAMP® |
Description
